КВ(Н)Тп-1 Контакт Термоусаживаемые концевые муфты для трёх-, четырёх- и пятижильных кабелей с бумажной изоляцией до 1 кВ
Тп-1-02-270x270.jpg "КВ(Н)Тп-1 Контакт Термоусаживаемые концевые муфты для трёх-, четырёх- и пятижильных кабелей с бумажной изоляцией до 1 кВ")
Тп-1-03-270x270.jpg "КВ(Н)Тп-1 Контакт Термоусаживаемые концевые муфты для трёх-, четырёх- и пятижильных кабелей с бумажной изоляцией до 1 кВ")
Тп-1-04-270x270.jpg "КВ(Н)Тп-1 Контакт Термоусаживаемые концевые муфты для трёх-, четырёх- и пятижильных кабелей с бумажной изоляцией до 1 кВ")
Тп-1-05-270x270.jpg "КВ(Н)Тп-1 Контакт Термоусаживаемые концевые муфты для трёх-, четырёх- и пятижильных кабелей с бумажной изоляцией до 1 кВ")
Тп-1-01-270x270.jpg "КВ(Н)Тп-1 Контакт Термоусаживаемые концевые муфты для трёх-, четырёх- и пятижильных кабелей с бумажной изоляцией до 1 кВ")
Тп-1-01-162x162.jpg)
Термоусаживаемые концевые муфты внутренней и наружной установки КВ(Н)Тп-1 для трёх-, четырёх- и пятижильных кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ.
Например: АСБГ, ААБл, ААШв, (А)ПВБбШв, (А)ПВБбШнг-LS.
Муфты типа КВ(Н)Тп-1 устанавливаются непосредственно в грунте, в тоннелях, каналах и на открытом воздухе - на эстакадах, кабельных полках и т.п.
Детали комплекта устанавливаются на разделках соединяемых кабелей и производится прогрев полимерных деталей до температуры 120 - 140 °С. Для выполнения качественной термоусадки деталей следует:
- перемещать пламя в направлении от середины к торцам,
- обеспечивать равномерный прогрев деталей со всех сторон по длине и окружности,
- при использовании газовой горелки отрегулировать пламя - оно должно быть мягким с языком желтого цвета.
Усаженные детали должны прилегать к элементам кабеля и не иметь морщин и складок. Из-под кромок герметизирующих деталей после усадки должен выступить избыток клея-герметика.

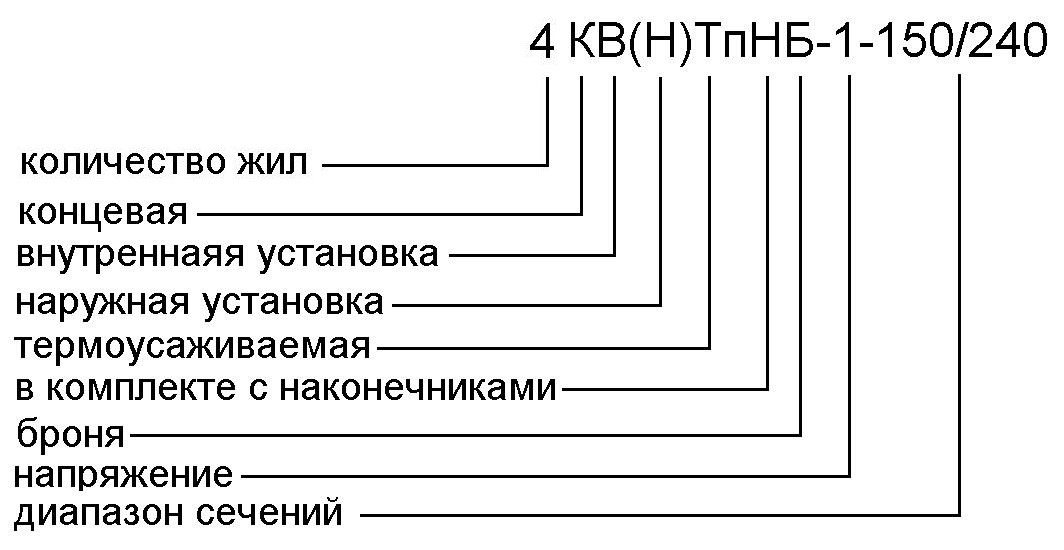

Обозначение марки муфты для заказа:
Тп-1-06.jpg)
Таблица аналогов для концевых муфт внутренней и наружной установки без наконечников:
|
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» - серия Прогресс |
ЗАО «ПЗЭМИ» |
|
3 x 16/25 |
3 КВ(Н)Тп-1-16/25 |
1КВ(Н)Тп - 1М |
КВ(Н)тп 3 16/25 б/н |
3 КВНтп - 16/25 |
|
3 x 35/40 |
3 КВ(Н)Тп-1-25/50 |
1КВ(Н)Тп - 1 |
КВ(Н)тп 3 25/50 б/н |
3 КВНтп - 25/50 |
|
3 x 70/120 |
3 КВ(Н)Тп-1-70/120 |
1КВ(Н)Тп - 2 |
КВ(Н)тп 3-70/120 б/н |
3 КВНтп -70/120 |
|
3 x 150/240 |
3 КВ(Н)Тп-1-150/240 |
1КВ(Н)Тп - 3 |
КВ(Н)тп 3-150/240 б/н |
3 КВНтп - 150/240 |
|
4 x 16/25 |
4 КВ(Н)Тп-1-16/25 |
1КВ(Н)Тп - 4М |
КВ(Н)тп 4 16/25 б/н |
4 КВНтп - 16/25 |
|
4 x 35/40 |
4 КВ(Н)Тп-1-35/50 |
1КВ(Н)Тп - 4 |
КВ(Н)тп 4 25/50 б/н |
4 КВНтп - 25/50 |
|
4 x 70/120 |
4 КВ(Н)Тп-1-70/120 |
1КВ(Н)Тп - 5 |
КВ(Н)тп 4-70/120 б/н |
4 КВНтп -70/120 |
|
4 x 150/240 |
4 КВ(Н)Тп-1-150/240 |
1КВ(Н)Тп - 6 |
КВ(Н)тп 4-150/240 б/н |
4 КВНтп - 150/240 |
|
5 x 16/25 |
5 КВ(Н)Тп-1-16/25 |
1КВ(Н)Тп5 - 1М |
КВ(Н)тп 5 16/25 б/н |
5 КВНтп - 16/25 |
|
5 x 35/50 |
5 КВ(Н)Тп-1-35/50 |
1КВ(Н)Тп5 - 1 |
КВ(Н)тп 5 25/50 б/н |
5 КВНтп - 25/50 |
|
5 x 70/120 |
5 КВ(Н)Тп-1-70/120 |
1КВ(Н)Тп5 - 2 |
КВ(Н)тп 5-70/120 б/н |
5 КВНтп -70/120 |
|
5 x 150/240 |
5 КВ(Н)Тп-1-150/240 |
1КВ(Н)Тп5 - 3 |
КВ(Н)тп 5-150/240 б/н |
5 КВНтп - 150/240 |
Таблица аналогов для концевых муфт внутренней и наружной установки с наконечниками:
|
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» - серия Прогресс |
ЗАО «ПЗЭМИ» |
|
3 x 16/25 |
3 КВ(Н)ТпН-1-16/25 |
1КВТпН - 1М |
КВ(Н)тп 3 16/25 |
3 КВНтп -В- 16/25 |
|
3 x 35/40 |
3 КВ(Н)ТпН-1-25/50 |
1КВТпН - 1 |
КВ(Н)тп 3 25/50 |
3 КВНтп -В- 25/50 |
|
3 x 70/120 |
3 КВ(Н)ТпН-1-70/120 |
1КВТпН - 2 |
КВ(Н)тп 3-70/120 |
3 КВНтп -В- 70/120 |
|
3 x 150/240 |
3 КВ(Н)ТпН-1-150/240 |
1КВТпН - 3 |
КВ(Н)тп 3-150/240 |
3 КВНтп -В- 150/240 |
|
4 x 16/25 |
4 КВ(Н)ТпН-1-16/25 |
1КВТпН - 4М |
КВ(Н)тп 4 16/25 |
4 КВНтп -В- 16/25 |
|
4 x 35/40 |
4 КВ(Н)ТпН-1-35/50 |
1КВТпН - 4 |
КВ(Н)тп 4 25/50 |
4 КВНтп -В- 25/50 |
|
4 x 70/120 |
4 КВ(Н)ТпН-1-70/120 |
1КВТпН - 5 |
КВ(Н)тп 4-70/120 |
4 КВНтп -В- 70/120 |
|
4 x 150/240 |
4 КВ(Н)ТпН-1-150/240 |
1КВТпН - 6 |
КВ(Н)тп 4-150/240 |
4 КВНтп -В- 150/240 |
|
5 x 16/25 |
5 КВ(Н)ТпН-1-16/25 |
1КВТп5Н - 1М |
КВ(Н)тп 5 16/25 |
5 КВНтп -В- 16/25 |
|
5 x 35/50 |
5 КВ(Н)ТпН-1-35/50 |
1КВТп5Н - 1 |
КВ(Н)тп 5 25/50 |
5 КВНтп -В- 25/50 |
|
5 x 70/120 |
5 КВ(Н)ТпН-1-70/120 |
1КВТп5Н - 2 |
КВ(Н)тп 5-70/120 |
5 КВНтп -В- 70/120 |
|
5 x 150/240 |
5 КВ(Н)ТпН-1-150/240 |
1КВТп5Н - 3 |
КВ(Н)тп 5-150/240 |
5 КВНтп -В- 150/240 |
Муфты типа КВ(Н)Тп-1 устанавливаются непосредственно в грунте, в тоннелях, каналах и на открытом воздухе - на эстакадах, кабельных полках и т.п.
Детали комплекта устанавливаются на разделках соединяемых кабелей и производится прогрев полимерных деталей до температуры 120 - 140 °С. Для выполнения качественной термоусадки деталей следует:
- перемещать пламя в направлении от середины к торцам,
- обеспечивать равномерный прогрев деталей со всех сторон по длине и окружности,
- при использовании газовой горелки отрегулировать пламя - оно должно быть мягким с языком желтого цвета.
Усаженные детали должны прилегать к элементам кабеля и не иметь морщин и складок. Из-под кромок герметизирующих деталей после усадки должен выступить избыток клея-герметика.
Обозначение марки муфты для заказа:
Таблица аналогов для концевых муфт внутренней и наружной установки без наконечников:
|
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» - серия Прогресс |
ЗАО «ПЗЭМИ» |
|
3 x 16/25 |
3 КВ(Н)Тп-1-16/25 |
1КВ(Н)Тп - 1М |
КВ(Н)тп 3 16/25 б/н |
3 КВНтп - 16/25 |
|
3 x 35/40 |
3 КВ(Н)Тп-1-25/50 |
1КВ(Н)Тп - 1 |
КВ(Н)тп 3 25/50 б/н |
3 КВНтп - 25/50 |
|
3 x 70/120 |
3 КВ(Н)Тп-1-70/120 |
1КВ(Н)Тп - 2 |
КВ(Н)тп 3-70/120 б/н |
3 КВНтп -70/120 |
|
3 x 150/240 |
3 КВ(Н)Тп-1-150/240 |
1КВ(Н)Тп - 3 |
КВ(Н)тп 3-150/240 б/н |
3 КВНтп - 150/240 |
|
4 x 16/25 |
4 КВ(Н)Тп-1-16/25 |
1КВ(Н)Тп - 4М |
КВ(Н)тп 4 16/25 б/н |
4 КВНтп - 16/25 |
|
4 x 35/40 |
4 КВ(Н)Тп-1-35/50 |
1КВ(Н)Тп - 4 |
КВ(Н)тп 4 25/50 б/н |
4 КВНтп - 25/50 |
|
4 x 70/120 |
4 КВ(Н)Тп-1-70/120 |
1КВ(Н)Тп - 5 |
КВ(Н)тп 4-70/120 б/н |
4 КВНтп -70/120 |
|
4 x 150/240 |
4 КВ(Н)Тп-1-150/240 |
1КВ(Н)Тп - 6 |
КВ(Н)тп 4-150/240 б/н |
4 КВНтп - 150/240 |
|
5 x 16/25 |
5 КВ(Н)Тп-1-16/25 |
1КВ(Н)Тп5 - 1М |
КВ(Н)тп 5 16/25 б/н |
5 КВНтп - 16/25 |
|
5 x 35/50 |
5 КВ(Н)Тп-1-35/50 |
1КВ(Н)Тп5 - 1 |
КВ(Н)тп 5 25/50 б/н |
5 КВНтп - 25/50 |
|
5 x 70/120 |
5 КВ(Н)Тп-1-70/120 |
1КВ(Н)Тп5 - 2 |
КВ(Н)тп 5-70/120 б/н |
5 КВНтп -70/120 |
|
5 x 150/240 |
5 КВ(Н)Тп-1-150/240 |
1КВ(Н)Тп5 - 3 |
КВ(Н)тп 5-150/240 б/н |
5 КВНтп - 150/240 |
Таблица аналогов для концевых муфт внутренней и наружной установки с наконечниками:
|
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» - серия Прогресс |
ЗАО «ПЗЭМИ» |
|
3 x 16/25 |
3 КВ(Н)ТпН-1-16/25 |
1КВТпН - 1М |
КВ(Н)тп 3 16/25 |
3 КВНтп -В- 16/25 |
|
3 x 35/40 |
3 КВ(Н)ТпН-1-25/50 |
1КВТпН - 1 |
КВ(Н)тп 3 25/50 |
3 КВНтп -В- 25/50 |
|
3 x 70/120 |
3 КВ(Н)ТпН-1-70/120 |
1КВТпН - 2 |
КВ(Н)тп 3-70/120 |
3 КВНтп -В- 70/120 |
|
3 x 150/240 |
3 КВ(Н)ТпН-1-150/240 |
1КВТпН - 3 |
КВ(Н)тп 3-150/240 |
3 КВНтп -В- 150/240 |
|
4 x 16/25 |
4 КВ(Н)ТпН-1-16/25 |
1КВТпН - 4М |
КВ(Н)тп 4 16/25 |
4 КВНтп -В- 16/25 |
|
4 x 35/40 |
4 КВ(Н)ТпН-1-35/50 |
1КВТпН - 4 |
КВ(Н)тп 4 25/50 |
4 КВНтп -В- 25/50 |
|
4 x 70/120 |
4 КВ(Н)ТпН-1-70/120 |
1КВТпН - 5 |
КВ(Н)тп 4-70/120 |
4 КВНтп -В- 70/120 |
|
4 x 150/240 |
4 КВ(Н)ТпН-1-150/240 |
1КВТпН - 6 |
КВ(Н)тп 4-150/240 |
4 КВНтп -В- 150/240 |
|
5 x 16/25 |
5 КВ(Н)ТпН-1-16/25 |
1КВТп5Н - 1М |
КВ(Н)тп 5 16/25 |
5 КВНтп -В- 16/25 |
|
5 x 35/50 |
5 КВ(Н)ТпН-1-35/50 |
1КВТп5Н - 1 |
КВ(Н)тп 5 25/50 |
5 КВНтп -В- 25/50 |
|
5 x 70/120 |
5 КВ(Н)ТпН-1-70/120 |
1КВТп5Н - 2 |
КВ(Н)тп 5-70/120 |
5 КВНтп -В- 70/120 |
|
5 x 150/240 |
5 КВ(Н)ТпН-1-150/240 |
1КВТп5Н - 3 |
КВ(Н)тп 5-150/240 |
5 КВНтп -В- 150/240 |
