ПСт-1 Контакт Соединительные муфты для 4-х и 5-ти жильных кабелей с пластмассовой изоляцией без брони до 1 кВ
Соединительные муфты ПСт-1 в комплекте с механическими 2-х болтовыми соединителями разработаны для 4-x и 5-ти жильных кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ.
Например: (А)ВВГ, (А)ВВГнг) (А)ПвВ, (А)ПвП.
Муфты типа ПСт-1 устанавливаются непосредственно в грунте, в тоннелях, каналах и на открытом воздухе - на эстакадах, кабельных полках и т.п.
Детали комплекта устанавливаются на разделках соединяемых кабелей и производится прогрев полимерных деталей до температуры 120 - 140 °С. Для выполнения качественной термоусадки деталей следует:
- перемещать пламя в направлении от середины к торцам,
- обеспечивать равномерный прогрев деталей со всех сторон по длине и окружности,
- при использовании газовой горелки отрегулировать пламя - оно должно быть мягким с языком желтого цвета.
Усаженные детали должны прилегать к элементам кабеля и не иметь морщин и складок. Из-под кромок герметизирующих деталей после усадки должен выступить избыток клея-герметика.

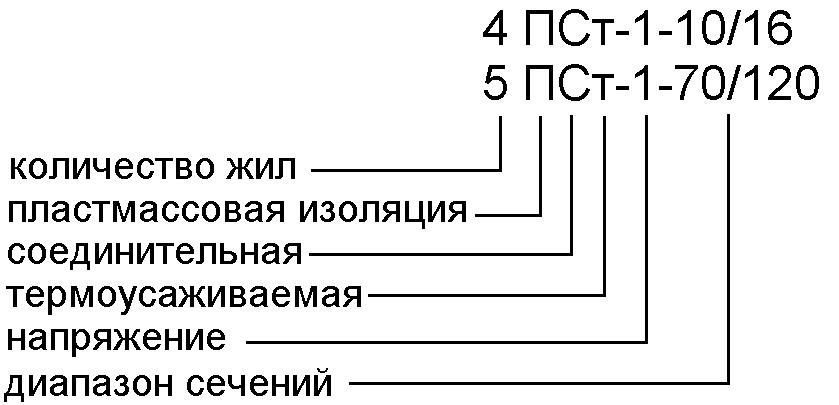

Обозначение марки муфты для заказа:
Таблица аналогов соединительных муфт для кабеля с пластмассовой изоляцией с болтовыми соединителями:
|
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» - серия Прогресс |
ЗАО «ПЗЭМИ» |
КВТ |
|
4 x 10/16 |
4 ПСт-1-10/16 |
------------------ |
ПСтт 4-10/16 |
4 ПСт - В -10 / 16 |
---------------- |
|
4 x 16/25 |
4 ПСт-1-16/25 |
1ПСТп –4М |
ПСтт 4-16/25 |
4 ПСт - В -16 / 25 |
4ПСТ -1- 16/25 |
|
4 x 35/50 |
4 ПСт-1-35/50 |
1ПСТп – 4 |
ПСтт 4-35/50 |
4 ПСт - В - 35 / 50 |
4ПСТ -1- 25/50 |
|
4 x 70/120 |
4 ПСт-1-70/120 |
1ПСТп – 5 |
ПСтт 4-70/120 |
4 ПСт - В - 70 / 120 |
4ПСТ -1- 70/120 |
|
4 x 150/240 |
4 ПСт-1-150/240 |
1ПСТп – 6 |
ПСтт 4-150/240 |
4 ПСт - В - 150 / 240 |
4ПСТ -1- 150/240 |
|
5 x 10/16 |
5 ПСт-1-10/16 |
------------------ |
ПСтт 5-10/16 |
5 ПСт - В -10 / 16 |
---------------- |
|
5 x 16/25 |
5 ПСт-1-16/25 |
1П5СТп – 1М |
ПСтт 5-16/25 |
5 ПСт - В -16 / 25 |
5ПСТ -1- 16/25 |
|
5 x 35/50 |
5 ПСт-1-35/50 |
1П5СТп – 1 |
ПСтт 5-35/50 |
5 ПСт - В - 35 / 50 |
5ПСТ -1- 25/50 |
|
5 x 70/120 |
5 ПСт-1-70/120 |
1П5СТп – 2 |
ПСтт 5-70/120 |
5 ПСт - В - 70 / 120 |
5ПСТ -1- 70/120 |
|
5 x 150/240 |
5 ПСт-1-150/240 |
1П5СТп – 3 |
ПСтт 5-150/240 |
5 ПСт - В - 150 / 240 |
5ПСТ -1- 150/240 |
Муфты типа ПСт-1 устанавливаются непосредственно в грунте, в тоннелях, каналах и на открытом воздухе - на эстакадах, кабельных полках и т.п.
Детали комплекта устанавливаются на разделках соединяемых кабелей и производится прогрев полимерных деталей до температуры 120 - 140 °С. Для выполнения качественной термоусадки деталей следует:
- перемещать пламя в направлении от середины к торцам,
- обеспечивать равномерный прогрев деталей со всех сторон по длине и окружности,
- при использовании газовой горелки отрегулировать пламя - оно должно быть мягким с языком желтого цвета.
Усаженные детали должны прилегать к элементам кабеля и не иметь морщин и складок. Из-под кромок герметизирующих деталей после усадки должен выступить избыток клея-герметика.
Обозначение марки муфты для заказа:
Таблица аналогов соединительных муфт для кабеля с пластмассовой изоляцией с болтовыми соединителями:
|
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» - серия Прогресс |
ЗАО «ПЗЭМИ» |
КВТ |
|
4 x 10/16 |
4 ПСт-1-10/16 |
------------------ |
ПСтт 4-10/16 |
4 ПСт - В -10 / 16 |
---------------- |
|
4 x 16/25 |
4 ПСт-1-16/25 |
1ПСТп –4М |
ПСтт 4-16/25 |
4 ПСт - В -16 / 25 |
4ПСТ -1- 16/25 |
|
4 x 35/50 |
4 ПСт-1-35/50 |
1ПСТп – 4 |
ПСтт 4-35/50 |
4 ПСт - В - 35 / 50 |
4ПСТ -1- 25/50 |
|
4 x 70/120 |
4 ПСт-1-70/120 |
1ПСТп – 5 |
ПСтт 4-70/120 |
4 ПСт - В - 70 / 120 |
4ПСТ -1- 70/120 |
|
4 x 150/240 |
4 ПСт-1-150/240 |
1ПСТп – 6 |
ПСтт 4-150/240 |
4 ПСт - В - 150 / 240 |
4ПСТ -1- 150/240 |
|
5 x 10/16 |
5 ПСт-1-10/16 |
------------------ |
ПСтт 5-10/16 |
5 ПСт - В -10 / 16 |
---------------- |
|
5 x 16/25 |
5 ПСт-1-16/25 |
1П5СТп – 1М |
ПСтт 5-16/25 |
5 ПСт - В -16 / 25 |
5ПСТ -1- 16/25 |
|
5 x 35/50 |
5 ПСт-1-35/50 |
1П5СТп – 1 |
ПСтт 5-35/50 |
5 ПСт - В - 35 / 50 |
5ПСТ -1- 25/50 |
|
5 x 70/120 |
5 ПСт-1-70/120 |
1П5СТп – 2 |
ПСтт 5-70/120 |
5 ПСт - В - 70 / 120 |
5ПСТ -1- 70/120 |
|
5 x 150/240 |
5 ПСт-1-150/240 |
1П5СТп – 3 |
ПСтт 5-150/240 |
5 ПСт - В - 150 / 240 |
5ПСТ -1- 150/240 |
