Соединительные муфты ПСтб-1 в комплекте с механическими 2-х болтовыми соединителями разработаны для 4-x и 5-ти жильных кабелей с пластмассовой изоляцией с бронёй на напряжение до 1 кВ.
Например: (А)ВВБ, (А)ПВБбШв, (А)ПВБбШнг-LS, (А)ПвБбШп.
Муфты типа ПСтб-1 устанавливаются непосредственно в грунте, в тоннелях, каналах и на открытом воздухе - на эстакадах, кабельных полках и т.п.
Детали комплекта устанавливаются на разделках соединяемых кабелей и производится прогрев полимерных деталей до температуры 120 - 140 °С. Для выполнения качественной термоусадки деталей следует:
- перемещать пламя в направлении от середины к торцам,
- обеспечивать равномерный прогрев деталей со всех сторон по длине и окружности,
- при использовании газовой горелки отрегулировать пламя - оно должно быть мягким с языком желтого цвета.
Усаженные детали должны прилегать к элементам кабеля и не иметь морщин и складок. Из-под кромок герметизирующих деталей после усадки должен выступить избыток клея-герметика.
Обозначение марки муфты для заказа:
Таблица аналогов соединительных муфт для кабеля с пластмассовой изоляцией с болтовыми соединителями:
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» - серия Прогресс |
ЗАО «ПЗЭМИ» |
КВТ |
4 x 10/16 |
4 ПСтб-1-10/16 |
------------------ |
ПСттб 4-10/16 |
4 ПСтБ - В -10 / 16 |
---------------- |
4 x 16/25 |
4 ПСтб-1-16/25 |
1ПСТпБ –4М |
ПСттб 4-16/25 |
4 ПСтБ - В -16 / 25 |
4ПСТ(б) -1- 16/25 |
4 x 35/50 |
4 ПСтб-1-35/50 |
1ПСТпБ – 4 |
ПСттб 4-35/50 |
4 ПСтБ - В - 35 / 50 |
4ПСТ(б) -1- 25/50 |
4 x 70/120 |
4 ПСтб-1-70/120 |
1ПСТпБ – 5 |
ПСттб 4-70/120 |
4 ПСтБ - В - 70 / 120 |
4ПСТ(б) -1- 70/120 |
4 x 150/240 |
4 ПСтб-1-150/240 |
1ПСТпБ – 6 |
ПСттб 4-150/240 |
4 ПСтБ - В - 150 / 240 |
4ПСТ(б) -1- 150/240 |
5 x 10/16 |
5 ПСтб-1-10/16 |
------------------ |
ПСттб 5-10/16 |
5 ПСтБ - В -10 / 16 |
---------------- |
5 x 16/25 |
5 ПСтб-1-16/25 |
1П5СТпБ – 1М |
ПСттб 5-16/25 |
5 ПСтБ - В -16 / 25 |
5ПСТ(б) -1- 16/25 |
5 x 35/50 |
5 ПСтб-1-35/50 |
1П5СТпБ – 1 |
ПСттб 5-35/50 |
5 ПСтБ - В - 35 / 50 |
5ПСТ(б) -1- 25/50 |
5 x 70/120 |
5 ПСтб-1-70/120 |
1П5СТпБ – 2 |
ПСттб 5-70/120 |
5 ПСтБ - В - 70 / 120 |
5ПСТ(б) -1- 70/120 |
5 x 150/240 |
5 ПСтб-1-150/240 |
1П5СТпБ – 3 |
ПСттб 5-150/240 |
5 ПСтБ - В - 150 / 240 |
5ПСТ(б) -1- 150/240 |
Муфты типа ПСтб-1 устанавливаются непосредственно в грунте, в тоннелях, каналах и на открытом воздухе - на эстакадах, кабельных полках и т.п.
Детали комплекта устанавливаются на разделках соединяемых кабелей и производится прогрев полимерных деталей до температуры 120 - 140 °С. Для выполнения качественной термоусадки деталей следует:
- перемещать пламя в направлении от середины к торцам,
- обеспечивать равномерный прогрев деталей со всех сторон по длине и окружности,
- при использовании газовой горелки отрегулировать пламя - оно должно быть мягким с языком желтого цвета.
Усаженные детали должны прилегать к элементам кабеля и не иметь морщин и складок. Из-под кромок герметизирующих деталей после усадки должен выступить избыток клея-герметика.

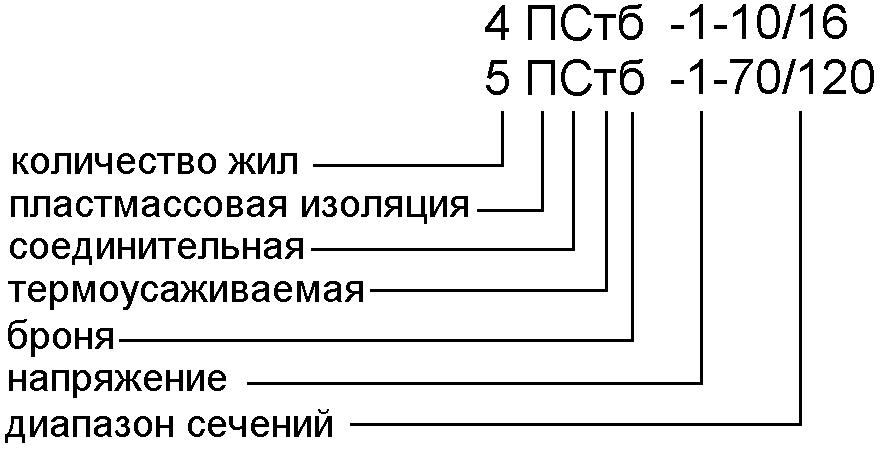

Обозначение марки муфты для заказа:
Таблица аналогов соединительных муфт для кабеля с пластмассовой изоляцией с болтовыми соединителями:
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» - серия Прогресс |
ЗАО «ПЗЭМИ» |
КВТ |
4 x 10/16 |
4 ПСтб-1-10/16 |
------------------ |
ПСттб 4-10/16 |
4 ПСтБ - В -10 / 16 |
---------------- |
4 x 16/25 |
4 ПСтб-1-16/25 |
1ПСТпБ –4М |
ПСттб 4-16/25 |
4 ПСтБ - В -16 / 25 |
4ПСТ(б) -1- 16/25 |
4 x 35/50 |
4 ПСтб-1-35/50 |
1ПСТпБ – 4 |
ПСттб 4-35/50 |
4 ПСтБ - В - 35 / 50 |
4ПСТ(б) -1- 25/50 |
4 x 70/120 |
4 ПСтб-1-70/120 |
1ПСТпБ – 5 |
ПСттб 4-70/120 |
4 ПСтБ - В - 70 / 120 |
4ПСТ(б) -1- 70/120 |
4 x 150/240 |
4 ПСтб-1-150/240 |
1ПСТпБ – 6 |
ПСттб 4-150/240 |
4 ПСтБ - В - 150 / 240 |
4ПСТ(б) -1- 150/240 |
5 x 10/16 |
5 ПСтб-1-10/16 |
------------------ |
ПСттб 5-10/16 |
5 ПСтБ - В -10 / 16 |
---------------- |
5 x 16/25 |
5 ПСтб-1-16/25 |
1П5СТпБ – 1М |
ПСттб 5-16/25 |
5 ПСтБ - В -16 / 25 |
5ПСТ(б) -1- 16/25 |
5 x 35/50 |
5 ПСтб-1-35/50 |
1П5СТпБ – 1 |
ПСттб 5-35/50 |
5 ПСтБ - В - 35 / 50 |
5ПСТ(б) -1- 25/50 |
5 x 70/120 |
5 ПСтб-1-70/120 |
1П5СТпБ – 2 |
ПСттб 5-70/120 |
5 ПСтБ - В - 70 / 120 |
5ПСТ(б) -1- 70/120 |
5 x 150/240 |
5 ПСтб-1-150/240 |
1П5СТпБ – 3 |
ПСттб 5-150/240 |
5 ПСтБ - В - 150 / 240 |
5ПСТ(б) -1- 150/240 |
