Стп-1 Контакт Соединительные муфты для 3-х и 4-х жильных кабелей с бумажной изоляцией до 1 кВ
Соединительные муфты Стп-1 в комплекте с механическими 2-х болтовыми соединителями разработаны для 3-x и 4-х жильных кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, включая кабели с 4-ой жилой меньшего сечения на напряжение до 1 кВ.
Например: АСБ, ААБл, ААШв, СБ, АСБУ, ААБлУ, N(A)KBA, N(A)KLEY.
Муфты типа Стп-1 устанавливаются непосредственно в грунте, в тоннелях, каналах и на открытом воздухе - на эстакадах, кабельных полках и т.п.
Детали комплекта устанавливаются на разделках соединяемых кабелей и производится прогрев полимерных деталей до температуры 120 - 140 °С. Для выполнения качественной термоусадки деталей следует:
- перемещать пламя в направлении от середины к торцам,
- обеспечивать равномерный прогрев деталей со всех сторон по длине и окружности,
- при использовании газовой горелки отрегулировать пламя - оно должно быть мягким с языком желтого цвета.
Усаженные детали должны прилегать к элементам кабеля и не иметь морщин и складок. Из-под кромок герметизирующих деталей после усадки должен выступить избыток клея-герметика.
Обозначение марки муфты для заказа:
Таблица аналогов соединительных муфт для кабеля с бумажной маслопропитанной изоляцией с болтовыми соединителями:
|
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» - серия Прогресс |
ЗАО «ПЗЭМИ» |
КВТ |
|
3 x 16/25 |
3 Стп-1-16/25 |
1СТп – 1М |
Стп 3-16/25 |
3Стп-в-16/25 |
3СТп -1- 25/50 (3СТп -1- 25/50 -Б-) |
|
3 x 35/50 |
3 Стп-1-35/50 |
1СТп – 1 |
Стп 3-35/50 |
3Стп-в-25/50 |
3СТп -1- 25/50 (3СТп -1- 25/50 -Б-) |
|
3 x 70/120 |
3 Стп-1-70/120 |
1СТп – 2 |
Стп 3-70/120 |
3Стп-в-70/120 |
3СТп -1- 150/240 (3СТп -1- 150/240 -Б-) |
|
3 x 150/240 |
3 Стп-1-150/240 |
1СТп – 3 |
Стп 3-150/240 |
3Стп-в-150/240 |
3СТп -1- 150/240 (3СТп -1- 150/240 -Б-) |
|
4 x 16/25 |
4 Стп-1-16/25 |
1СТп – 4М |
Стп 4-16/25 |
4Стп-в-16/25 |
4СТп -1- 25/50 (4СТп -1- 25/50 -Б-) |
|
4 x 35/50 |
4 Стп-1-35/50 |
1СТп – 4 |
Стп 4-35/50 |
4Стп-в-25/50 |
4СТп -1- 25/50 (4СТп -1- 25/50 -Б-) |
|
4 x 70/120 |
4 Стп-1-70/120 |
1СТп – 5 |
Стп 4-70/120 |
4Стп-в-70/120 |
4СТп -1- 150/240 (4СТп -1- 150/240 -Б-) |
|
4 x 150/240 |
4 Стп-1-150/240 |
1СТп – 6 |
Стп 4-150/240 |
4Стп-в-150/240 |
4СТп -1- 150/240 (4СТп -1- 150/240 -Б-) |
Муфты типа Стп-1 устанавливаются непосредственно в грунте, в тоннелях, каналах и на открытом воздухе - на эстакадах, кабельных полках и т.п.
Детали комплекта устанавливаются на разделках соединяемых кабелей и производится прогрев полимерных деталей до температуры 120 - 140 °С. Для выполнения качественной термоусадки деталей следует:
- перемещать пламя в направлении от середины к торцам,
- обеспечивать равномерный прогрев деталей со всех сторон по длине и окружности,
- при использовании газовой горелки отрегулировать пламя - оно должно быть мягким с языком желтого цвета.
Усаженные детали должны прилегать к элементам кабеля и не иметь морщин и складок. Из-под кромок герметизирующих деталей после усадки должен выступить избыток клея-герметика.

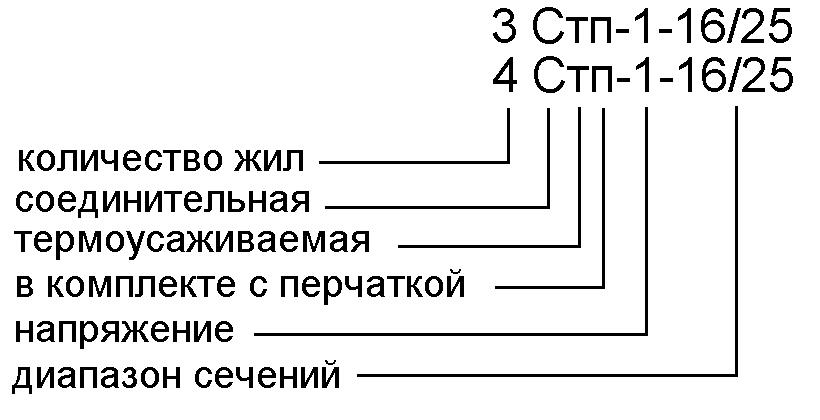

Обозначение марки муфты для заказа:
Таблица аналогов соединительных муфт для кабеля с бумажной маслопропитанной изоляцией с болтовыми соединителями:
|
Типоразмер |
«Контакт» |
ЗАО «Термофит» |
ООО «Трансэнерго» - серия Прогресс |
ЗАО «ПЗЭМИ» |
КВТ |
|
3 x 16/25 |
3 Стп-1-16/25 |
1СТп – 1М |
Стп 3-16/25 |
3Стп-в-16/25 |
3СТп -1- 25/50 (3СТп -1- 25/50 -Б-) |
|
3 x 35/50 |
3 Стп-1-35/50 |
1СТп – 1 |
Стп 3-35/50 |
3Стп-в-25/50 |
3СТп -1- 25/50 (3СТп -1- 25/50 -Б-) |
|
3 x 70/120 |
3 Стп-1-70/120 |
1СТп – 2 |
Стп 3-70/120 |
3Стп-в-70/120 |
3СТп -1- 150/240 (3СТп -1- 150/240 -Б-) |
|
3 x 150/240 |
3 Стп-1-150/240 |
1СТп – 3 |
Стп 3-150/240 |
3Стп-в-150/240 |
3СТп -1- 150/240 (3СТп -1- 150/240 -Б-) |
|
4 x 16/25 |
4 Стп-1-16/25 |
1СТп – 4М |
Стп 4-16/25 |
4Стп-в-16/25 |
4СТп -1- 25/50 (4СТп -1- 25/50 -Б-) |
|
4 x 35/50 |
4 Стп-1-35/50 |
1СТп – 4 |
Стп 4-35/50 |
4Стп-в-25/50 |
4СТп -1- 25/50 (4СТп -1- 25/50 -Б-) |
|
4 x 70/120 |
4 Стп-1-70/120 |
1СТп – 5 |
Стп 4-70/120 |
4Стп-в-70/120 |
4СТп -1- 150/240 (4СТп -1- 150/240 -Б-) |
|
4 x 150/240 |
4 Стп-1-150/240 |
1СТп – 6 |
Стп 4-150/240 |
4Стп-в-150/240 |
4СТп -1- 150/240 (4СТп -1- 150/240 -Б-) |
