Перчатки предназначены для герметизации корешка многожильных кабелей и кабельных проходов через стены и перекрытия. Термоплавкий клей создает адгезию со всеми широкоприменяемыми полимерами и металлами.
В таблице приведены детальные размеры перчаток различных размеров для 2-х, 3-х, 4-х и 5-ти – жильных кабелей:
Рекомендуемое сечение пластмас. кабелей (мм2) |
Обозначение для заказа |
Размеры (мм) |
||||||||
Н |
J |
Р |
R |
S |
HW |
JW |
||||
а |
b |
а |
b |
b |
b |
b |
b |
b |
||
мин. |
макс. |
мин. |
макс. |
+/-10% |
+/-10% |
+/-10% |
+/-20% |
+/-20% |
||
для 2-х жильных кабелей |
||||||||||
4-25 |
302K333/S |
28 |
9,2 |
15 |
4,1 |
90 |
20 |
25 |
3,2 |
1,6 |
35-150 |
302K224/S |
48 |
32 |
22 |
7 |
172 |
- |
70 |
2 |
2 |
150-400 |
302K466/S |
86 |
42 |
40 |
16 |
200 |
- |
75 |
2,5 |
2,5 |
для 3-х жильных кабелей |
||||||||||
4-35 |
402W533/S |
38 |
13 |
16 |
4,2 |
103 |
45 |
28 |
2,7 |
1,5 |
50-150 |
402W516/S |
63 |
22 |
26 |
9 |
180 |
85 |
40 |
3,5 |
1,5 |
95 - 500 |
402W526/S |
95 |
28 |
44 |
13 |
205 |
90 |
45 |
3,5 |
2,5 |
- |
402W248/S |
115 |
45 |
52 |
22 |
240 |
100 |
60 |
4 |
2,5 |
- |
402W439/S |
170 |
60 |
60 |
30 |
252 |
90 |
66 |
4,2 |
2,6 |
для 4-х жильных кабелей |
||||||||||
1,5- 10 |
502S012/S |
23 |
9 |
8 |
1,5 |
68 |
- |
21 |
2,1 |
1,5 |
4-35 |
502K033/S |
36 |
16,5 |
14 |
3,4 |
90 |
71 |
25 |
2,5 |
1,9 |
25- 95 |
502K046/S |
45 |
19 |
20 |
7 |
165 |
75 |
40 |
3,5 |
2 |
50-150 |
502K016/S |
60 |
25 |
25 |
9 |
217 |
100 |
44 |
3,5 |
2 |
120-400 |
502K026/S |
100 |
31 |
40 |
13,5 |
223 |
103 |
51 |
3,5 |
2,5 |
- |
502R810/S |
170 |
60 |
43 |
23 |
255 |
90 |
65 |
4 |
3,5 |
для 5-ти жильных кабелей |
||||||||||
25-120* |
603W035/S |
68 |
26 |
20 |
7 |
182 |
75 |
40 |
2,5 |
2,2 |
* Для меньших сечений следует применять перчатку 502К033 с двумя жилами на один палец.

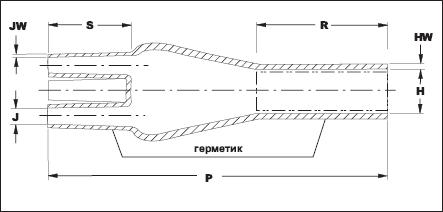

H - диаметр тела перчатки
J - диаметр пальцев
P - длина перчатки
R - длина тела перчатки
S - длина пальцев
HW - толщина стенки тела перчатки
JW - толщина стенки пальцев
a - до усадки
b - после свободной усадки
