MC-1600MR Planet Управляемое медиаконвертерное шасси на 16 устройств
Управляемое конвертерное шасси MC-1600MR позволяет объединить до 16 конвертеров FST/GST в единый управляемый узел, устанавливаемый в 19" стойку. Управление позволит администратору сети следить за состоянием и работоспособностью узла и конфигурировать сеть через WEB и консольный порт RS-232.
Шасси выпускается в двух модификациях. MC-1600MR с блоком питания ~220Вольт и MC-1600MR48 с блоком питания 48 Вольт постоянного тока. Обе модификации имеют по одному установленному блоку питания и отсек для установки резервного блока питания.
Шасси MC-1600MR позволяет установить до 16 конвертеров серии FST/GST в единый конструктив. Независимое питание каждого из слотов позволяет осуществлять горячую замену любого конвертера без влияния на работоспособность остальных. Дополнительный блок питания шасси позволяет повысить надежность узла и выбрать систему питания между 100~240V AC и -48V DC
В шасси можно применять конвертеры серии FST-X(10/100Base-TX to 100Base-FX) и GST-X(1000Base-T to 1000Base-SX/LX) с различными разъемами и дальностью работы. После установки конвертеров в шасси каждый из конвертеров управляется через консоль и Web.

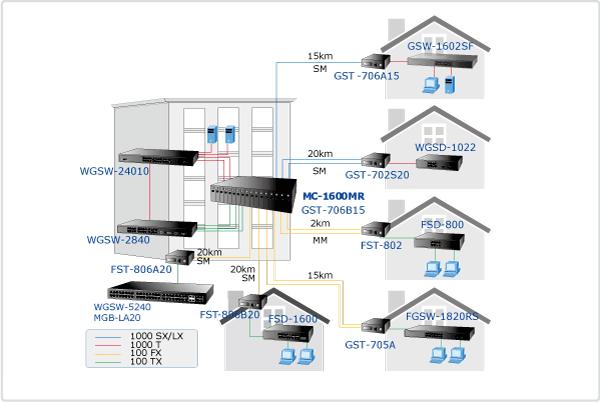

Применение
Основные характеристики
- Технологичная конструкция для установки в 19" стойку
- Поддержка до 16 конвертеров с горячей заменой
- Два слота для блоков питания (один установлен на заводе в зависимости от модификации шасси) питания 100~240V AC или -48V DC
- Повышение удобства управления и конфигурирования конвертерами
- Два вентилятора для охлаждения системы, индикация питания и охлаждения
- Независимая подача питания на слоты
- Поддержка семейства управляемых конвертеров серий FST-80X и GST-70X
- Один порт 10/100Mbps и один консольный RS-232 для управления
- Управление и настройка через консоль, Web
- Передача и контроль информации о питании, охлаждении и работоспособности конвертеров через WEBlass A
Спецификация
Модель | MC-1600MR |
Аппаратные характеристики | |
Размеры (Д x Ш x В) | 440 x 88 x 350 мм, 2U |
слоты | 16 слотов (115x 80 x 26 мм) |
Вес | 7 кг |
Питание | 100-240V AC, 1.5A, 50-60Hz |
Выходное питание | 5V DC на слот, 2A максимум |
Потребляемая мощность | 8.4 Ватт/ 28BTU (1 x БП, без конвертеров) |
Условия окружающей среды (работа) | 0~50 Градусов C, 5~90% RH |
Условия окружающей среды (хранение) | -20~70 Градусов C, 5~90% RH |
Соблюдение правил | FCC Class A, CE mark |
Управление | |
Стандарты | IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3x Flow control |
Порты управления | 10/100Base-TX порт x1, |
Скорость | Ethernet: 10/20Mbps |
LED индикация | Шасси: Управление , консоль, LINK/ACT |
Резервные блоки питания (докупаются отдельно)
MC-15RPS130 | Резервный БП 130 Ватт, 100-240V AC |
MC-15RPS48 | Резервный БП, DC -48V |
