SGSW-24040/SGSW-24040P4 Planet 24-Портовый, управляемый, Gigabit Ethernet, PoE коммутатор

SGSW-24040/SGSW-24040P4 Planet 24-Портовый, управляемый, Gigabit Ethernet, PoE коммутатор
94864.50 ₽
Производитель : Planet
Количество портов : 24

SGSW-24040P идеально применим для крупномасштабного развертывания сетей на предприятиях и предоставления телекоммуникационных услуг. Высокая производительность с экономичным решением достигается SGSW-24040P благодаря обеспечению пропускной способности и питанием PoE совместимых устройств, включая 802.11n точки доступа с PoE Гигабитными LAN портами, мегапиксельные PoE IP-камеры, PoE VoIP телефоны и т.д.

Централизованное управление питанием для предприятий малого и среднего бизнеса и питание по сети Gigabit Ethernet

Чтобы поддержать популярные приложения Гигабитных PoE сетей, PLANET представляет новую серию стекируемых коммутаторов SGSW-24040 - SGSW-24040P и SGSW-24040P4, 24-портовый управляемый стекируемй Гигабитный PoE коммутатор. Помимо поддержки надежной технологии стекирования и передовых сетевых функции, SGSW-24040P и SGSW-24040P4 отличаются высокой производительностью питания через Ethernet (PoE), которая оптимизирует установку и управление питанием сетевых устройств, таких как беспроводные точки доступа (AP),IP (VoIP) телефонов, и камер видеонаблюдения. SGSW-24040P PoE коммутатор также обеспечивает высокую масштабируемость для нынешних и будущих сетевых инфраструктур, поскольку они могут отлично работать с SGSW Серией Гигабитных коммутаторов PLANET, для выполнения различных требований сети и упрощения развертывания и управления сетью.

Высокая устойчивость коммутатора для развертывания растущих Гигабитных сетей

SGSW-24040 обеспечивают 24 10/100/1000 Gigabit Ethernet порта с IEEE 802.3af PoE инжектор, 4 Гигабитных комбинированных SFP слота и 2 выделенных высокоскоростных HDMI интерфейса для стекирования. Применяя SGSW-24040 Серию коммутаторов, до 16 единиц, 384 портов Gigabit Ethernet могут управляться с помощью стека и вы можете добавлять порты и функциональность по мере необходимости. 2 встроенных порта для стекирования обеспечивают пропускную способность от 5 Гбит до 20 Гбит двунаправленной скорости, он может обрабатывать очень большие объемы данных, позволяя обеспечить надежную связь на основе сервера или высокую пропускную способность сети с коммутацией 68Gbps. Технология стекирования также позволяет интегрировать на базе шасси коммутаторов SGSW-24040 Управляемый коммутатор без дорогих предварительных затрат.

Функции Layer 2

SGSW-24040 серии может быть запрограммирован для управления передовыми функциями коммутатора, такими как динамическая агрегация каналов порта, Q-in-Q VLAN, Private VLAN, Rapid Spanning Tree Protocol, QoS 2-го и 4-го уровня, управление полосой пропускания и IGMP Snooping. SGSW-24040 серии предоставляет Tagged VLAN 802.1Q, а также создание VLAN групп до 255. Применяя агрегацию поддержки портов, SGSW-24040 позволяет управлять объединением нескольких портов. Это позволяет создать максимально до 12 групп из 16 портов для агрегации каналов порта, а также поддерживать отказоустойчивость.

Управление Трафиком

PLANET SGSW-24040 оснащен мощным, но легким в управлении контролем трафика и QoS функциями для улучшения сервисов и услуг телекоммуникаций. Функция QoS включает в себя классификаторы трафика 4 уровня и ограничение пропускной способности, которые особенно пригодятся для многопользовательских блоков, нескольких бизнес-единиц, Telco или провайдера сетевых услуг и приложений, таких как VoIP, потоковое видео и групповые приложения. Встроенный удобный мастер настройки QoS позволяет настроить типичные сетевые правила программы легко и быстро с помощью веб-интерфейса. SGSW-24040 серии также упорядочивает предприятия или комплексы зданий, чтобы в полной мере использовать преимущества локальных ресурсов сети и гарантирует наилучшую производительность в передаче голоса и видео-конференций.

Эффективное управление

Для эффективного управления, SGSW-24040 оснащен консолью, WEB и SNMP интерфейсами управления. С помощью встроенного WEB -интерфейса управления, SGSW-24040 предлагает легкое в использовании, платформенно-независимое управление и средство конфигурации. Он поддерживает стандартные Simple Network Management Protocol (SNMP) и может управляться через любое стандартное управляющее ПО. Для управления через текстовый интерфейс, SGSW-24040 можно подключить через Telnet и консольный порт. Кроме того, SGSW-24040 это безопасное удаленное управление, поддерживая связь SNMPv3 который шифрует содержимое пакетов во время сессии.

Безопасность

PLANET SGSW-24040 предлагает комплексное L2 to L4 управление списком доступа (ACL) для обеспечения безопасности. Это может быть использовано для ограничения доступа к сети, фильтрации пакетов на основе адреса источника и назначения IP, TCP / UDP портов или определенных типичных сетевых приложений. Механизм защиты также включает 802.1x на основе портов и MAC на основе пользователей и устройств аутентификации. С частной функцией VLAN, связь между портами может быть предотвращена для обеспечения конфиденциальности пользователей. Сетевые Администраторы теперь могут создавать корпоративные сети затрачивая значительно меньше времени и усилий, чем раньше.

Гибкость и Расширение

Четыре mini-GBIC слота встроенные в SGSW-24040 совместимы с 1000Base-SX/LX и WDM SFP (Small Factor Pluggable) волоконно-оптическими модулями. Расстояние может быть увеличено с 550 метров (Multi-Mode волокно) до 10/50/70/120 км (одномодовое волокно или WDM оптоволокно). Они хорошо подходят для применения в корпоративных центрах обработки данных и распределения.

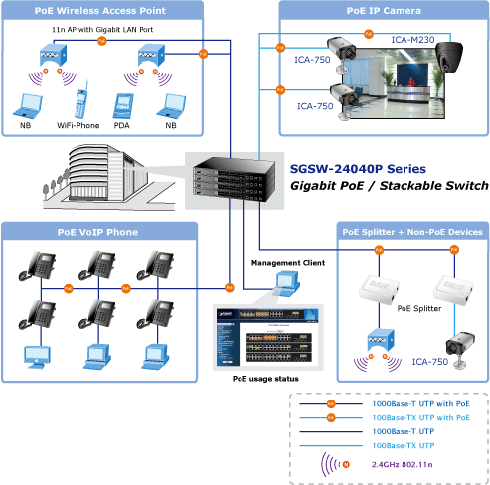

Предоставляя до 24 Гигабитных PoE портов, SGSW-24040P может легко создать центрально контролируемую сеть с Гигабитными 11N беспроводными точками доступа, IP-телефонной системой, или мега-пиксельными IP-камерами. Например, 24 камеры и беспроводных точки доступа могут быть легко установлен в труднодоступных местах, для наблюдения или беспроводной среды в офисе. Без ограничения PoE питания портов, коммутатор делает развертывание сети IP-камер или точек доступа более легким и эффективным.

В то время как система видеонаблюдения становится все более и более важной для обеспечения безопасности на заводах или складах, IP-камера с функцией PoE будет более полезной для наблюдения , так как не нуждается в дополнительном питании. С коммутатором PoE в качестве центральной точки управления и удаленного мониторинга, оператор может просматривать статус PoE устройств и в случае неисправности немедленно среагировать. PoE IP камера может также управляться удаленно, что повышает эффективность администрирования и повышает производительность.



Порты
• 24 порта 10/100/1000Base-T Gigabit Ethernet RJ-45 с IEEE 802.3af PoE инжекторами
• 4 mini-GBIC/SFP комбинированных слота
• 2 HDMI 5GbE стекируемых порта
• RS-232 DB9 консольный интерфейс для управления и настройки
Power over Ethernet
• Поддержка стандарта IEEE 802.3af Power over Ethernet End-Span PSE
• подключение до 24 IEEE 802.3af устройств одновременно
• Поддержка PoE питания до 15.4 watts для каждого PoE порта
• Авто-определение PoE устройства
• Защита от помех между портами
• Передача питания до 100m
• PoE Управление
 –Управление Макс. Нагрузкой PoE
 –PoE Включение/отключение на каждом порту
 –PoE Приоритет мощности
 –Ограничение питания по PoE портам
 –Определение и классификация подключенного устройства
Стекирование
• Физически можно соеденить до 16 юнитов и 384 Гигабитных порта
• Управление всеми устройствами по одному IP-адресу
• Поддержка режимов «Цепи» и «Кольца»
• Plug and Play
• Зеркалирование через стек
• Link Aggregation нескольких групп в стеке
• Синхронизация MAC таблицы через стек
Функции Layer 2
• Поддержка IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z
• Поддержка Авто-определения и Дуплексного/Полудуплексного режимов на всех портах
• Auto-MDI/MDI-X определение на медных портах
• Высокопроизводительная Store-and-Forward архитектура, broadcast storm control и runt/CRC filtering уничтожает ошибочные пакеты и увеличивает пропускную способность
• 8K MAC таблица
• 1392KB памяти для буферизации пакетов
• Поддержка VLAN
 –IEEE 802.1Q Tagged VLAN
 –До 255 VLAN групп, из 4041 VLAN идентефикаторов
 –Provider Bridging (VLAN Q-in-Q) поддержка (IEEE 802.1ad)
 –Private VLAN Edge (PVE)
• Поддержка Spanning Tree Protocol
 –STP, IEEE 802.1d (Spanning Tree Protocol)
 –RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol)
• Поддержка Link Aggregation
 –802.3ad Link Aggregation Control Protocol (LACP)
 –Cisco ether-channel (Static Trunk)
 –Максимум 12 trunk Групп, до 16 портов на trunk группу
 –Пропускная способность до 32Gbps (Дуплекс)
• Зеркалирование портов (many-to-1)
• Зеркалирование портов для отслеживания входящего/исходящего траффика
QoS
• 4 очереди приоритетов на всех портах коммутатора
• Поддержка приоритетов и weighted round robin (WRR) CoS policies
• Ingress Shaper и Egress Rate Limit на каждом порту
• Traffic-policing на каждом порту
Multicast
• IGMP Snooping v1, v2 and v3
• Поддержка режима Querier
Безопасность
• IEEE 802.1x аутентификация
• MAC аутентификация
• IP-Based Access Control List (ACL)
• MAC-Based Access Control List
• Static MAC
Управление
• WEB-интерфейс, Telnet, Console Command Line
• Доступ через SNMPv1, v2c and v3
• Встроенный Trivial File Transfer Protocol (TFTP) клиент
• BOOTP и DHCP для присвоения IP адреса
• Обновление прошивки через https / TFTP
• SNTP (Simple Network Time Protocol)
• LLDP Protocol
• PLANET Smart Discovery Utility для развернутого управления

Hardware Specification

Copper Ports

24 10/100/1000Base-T RJ-45 auto-MDI/MDI-X ports with IEEE 802.3af PoE injector

SFP/mini-GBIC Slots

4 1000Base-SX/LX/BX SFP interfaces, shared with Port-21 to Port-24
100Base-FX SFP transceiver compatible

Console

1 x RS-232 DB9 serial port (115200, 8, N, 1)

Switch Processing Scheme

Store-and-Forward

Switch Fabric

68Gbps

Address Table

8K entries

Share data Buffer

1392 kilobytes

Flow Control

IEEE 802.3x pause frame for full-duplex
Back pressure for half-duplex

Jumbo Frame

10Kbytes

LED

System:
Power, Master, FAN Alert, PoE Power Alert
Ports:
10/100/1000 Link/Act, PoE In-Use, SFP Link, Stack Port Link

Reset Button

< 5 sec: System reboot
> 5 sec: Factory Default

Dimension (W x D x H)

440 x 300 x 44.5 mm, 1U height

Weight

4.5 KG

Power Consumption

SGSW-24040P: Max. 290 Watts / 989 BTU
SGSW-24040P4: Max. 430 Watts / 1467 BTU

Power Requirement

AC 100~240V, 50/60Hz

ESD Protection

6KV DC

Power over Ethernet

PoE Standard

IEEE 802.3af Power over Ethernet / PSE

PoE Power Supply

End-Span

PoE Power Output

Per Port 48V DC, 350mA . Max. 15.4 Watts

Power Pin Assignment

1/2(+), 3/6(-)

PoE Power Budget

SGSW-24040P: 220 Watts
SGSW-24040P4: 380 Watts

PoE Ability

Number of PD@7Watts
SGSW-24040P: 24
SGSW-24040P4: 24

Number of PD@15.4Watts
SGSW-24040P: 14
SGSW-24040P4: 24

Stacking

Stacking Ports

Two 5Gbps HDMI-Like interface

Stacking Numbers

16

Stacking Bandwidth

10Gbps (full-duplex)

Stack ID Display

7-Segment LED Display (1~9, A~F,0)

Stack Topology

Ring / Chain / Back-to-Back stack

Layer 2 Function

Basic Management Interfaces

Console, Telnet, Web Browser, SNMPv1, v2c

Secure Management Interfaces

SSH, SSL, SNMP v3

Port Configuration

Port disable/enable.
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
Flow Control disable / enable
Bandwidth control on each port

VLAN

802.1Q Tagged based VLAN
Port-based VLAN
Q-in-Q
Private VLAN Edge (PVE)
Up to 256 VLAN groups, out of 4094 VLAN IDs

Spanning Tree Protocol

IEEE 802.1D Spanning Tree
IEEE 802.1w Rapid Spanning Tree
IEEE 802.1s Multiple Spanning Tree
Up to 8 MST instances

Link Aggregation

IEEE 802.3ad LACP / Static Trunk
Support 12 groups of 16-Port trunk support

QoS

Traffic classification based, strict priority and WRR
4-level priority for switching
 - Port Number
 - 802.1p priority
 - 802.1Q VLAN tag
DSCP / TOS field in IP Packet Policy-based QoS

IGMP Snooping

IGMP (v1/v2/v3) Snooping, up to 255 multicast Groups
IGMP Querier mode support

Access Control List

IP-based ACL / MAC-based ACL
Up to 256 entries

SNMP MIBs

RFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC-2819 RMON MIB (Group 1, 2, 3 and 9)
RFC-2933 IGMP-STD-MIB
RFC3411 SNMP-Frameworks-MIB
IEEE802.1X PAE
LLDP
MAU-MIB
Power over Ethernet

Standards Conformance

Regulation Compliance

FCC Part 15 Class A, CE

Safety

UL, cUL

Standards Compliance

IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1d Spanning tree protocol
IEEE 802.1w Rapid spanning tree protocol
IEEE 802.1s Multiple spanning tree protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 https
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2
IEEE 802.3af Power over Ethernet

Environment

Operating

Temperature: 0 ~ 50 degrees C
Relative Humidity: 20 ~ 95% (non-condensing)

Storage

Temperature: -40 ~ 70 degrees C
Relative Humidity: 20 ~ 95% (non-condensing)
