Для выполнения задач требующих поддержку High Power PoE и Гигабитной сети, PLANET представляет новый HPoE, настольный 13-дюймовый гигабитный управляемый коммутатор - WGSD-10020HP отличающийся высокой производительностью PoE IEEE 802.3af (до 15,4 Вт) и IEEE 802.3at PoE Plus (до 30.8W) на всех портах. Максимум 30,8 Вт доступно на каждом из Гигабитных портов WGSD-10020HP ,с максимальной нагрузкой PoE до 150 Вт на всех портах, для того чтобы обеспечить растущее энергопотребления PoE устройств.
Предоставляя Гигабитную сеть и мощное электропитание, WGSD-10020HP оптимизирует установку и управление питанием сетевых устройств, таких как беспроводные точки доступа (AP) с Гигабитными PoE LAN портами, PTZ / Купольные IP видеокамеры, PoE Видеотелефоны и т.д.

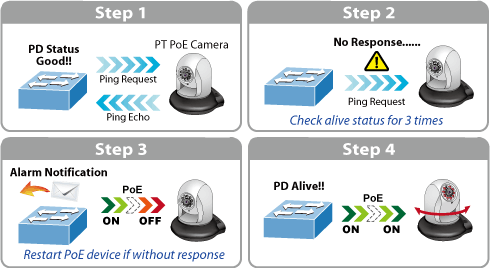

Интеллектуальная система поддержки работоспособности устройств
WGSD-10020HP может быть настроен для мониторинга подключенных устройств в режиме реального времени. Если подключенное устройство перестает отвечать, WGSD-10020HP перезапустит PoE питание на порту этого устройства, для его перезагрузки. Это значительно повысит надежность сети и упростит администрирование.

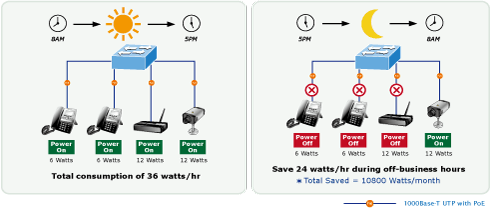

PoE Расписание для энергосбережения
В соответствии с тенденцией энергосбережения во всем мире, WGSD-10020HP может эффективно контролировать питание PoE. Функция позволяет активизировать питание PoE для каждого порта в течении указанных интервалов времени, для того чтобы помочь предприятию экономить электроэнергию.
Экономичное решение для управления Гигабитной IPv6 сетью
Чтобы выполнить требования протокола IPv6, WGSD-10020HP поддерживает как IPv4, так и IPv6 функции управления. Он может работать с IPv4 оригинальной структурой сети, а также поддерживает IPv6 структуру сети в будущем. С большим количеством функций управления разработанных в легком и дружественном интерфейсе управления, WGSD-10020HP отличное решение как для интернет-провайдеров ,так и для малого и среднего бизнеса, чтобы соединяться с сетью IPv6.
Многозадачность
WGSD-10020HP настольный Layer 2 / Layer 4 Управляемый гигабитный коммутатор, который может обрабатывать очень большие объемы данных, позволяя обеспечить надежную защиту предприятий или высокая пропускная способность сети с пропускной способностью в 20 Гбит. Мощные возможности обслуживания и безопасности сети, предлагаемые WGSD-10020HP обеспечивают эффективный контроль трафика данных для Интернет-провайдеров и VoIP сетей, потокового видео и мультимедиа приложений. Это идеальное решение для удаленного доступа к корпоративным сетям, а также усиления городских IP сетей.
Функции Layer 2
WGSD-10020HP может быть запрограммирован для управления передовыми функциями, такими как агрегация портов, Q-in-Q VLAN, Private VLAN, Multiple Spanning Tree Protocol (MSTP), L2 to L4 QoS, управление полосой пропускания и IGMP / MLD Snooping. WGSD-10020HP предоставляет Tagged VLAN 802.1Q, а также количество VLAN групп до 255. Благодаря агрегации портов, WGSD-10020HP допускает возможность высокоскоростного объединения нескольких портов. Это позволяет максимально объединить до 5 групп из 10 портов а также обеспечить поддержку отказоустойчивости.
Улучшенная безопасность
PLANET WGSD-10020HP предлагает L2 to L4 комплексное управление доступом (ACL) для обеспечения безопасности. Это может быть использовано для ограничения доступа к сети, блокировке пакетов на основе IP адреса источника или назначения, TCP / UDP портов или определенных сетевых приложений. Механизм защиты также включает 802.1x на основе портов, MAC-Baseduser и аутентификации устройств. Благодаря функции Private VLAN, связь между портами может быть закрыта, для обеспечения конфиденциальности пользователей.WGSD-10020HP также обеспечивает безопасность функциями DHCP Snooping, IP Source Guard и Динамической ARP Inspection, чтобы предотвратить IP атаки и отбрасывать ARP пакеты с недопустимыми МАС-адресами. Администраторы теперь могут создавать высокозащищенные корпоративные сети, затрачивая значительно меньше времени и усилий, чем раньше.
Отличный контроль трафика
WGSD-10020HP оснащен мощной системой управления трафиком и QoS функцией для пользования услугами телекоммуникаций. Функция QoS включает в себя классификатор трафика 4 уровня и ограничение пропускной способности, которые особенно полезны для многопользовательских блоков, Telco или сетевых приложений провайдера. WGSD-10020HP также дает возможность предприятиям в полной мере использовать преимущества ресурсов сети и гарантирует наилучшую производительность в VoIP и видео-конференциях.
Эффективное и безопасное управление
WGSD-10020HP поддерживает управление через консоль, WEB интерфейс и SNMP. С помощью встроенного в веб-интерфейса управления, WGSD-10020HP предлагает легкое в использовании, платформенно-независимое управление и средство конфигурации. WGSD-10020HP поддерживает стандартный Simple Network Management Protocol (SNMP) и может управляться через любое стандартное управляющее ПО. Управление через консольный интерфейс, WGSD-10020HP можно получить через Telnet и консольный порт. Кроме того, WGSD-10020HP предлагает безопасное удаленное управление посредством поддержки SSH, SSL и SNMPv3 связи, которые шифруют содержимое пакетов во время сессии.
Гибкость и расширение решений
Два mini-GBIC слота встроенных в WGSD-10020HP поддерживают двойную-скорость, 100Base-FX и 1000Base-SX/LX SFP волоконно-оптических модулей, теперь, администратор может гибко выбрать подходящий SFP трансивер в соответствии с расстоянием или скоростью передачи. Расстояние может быть увеличено с 550 метров (многомодовое волокно) до 10/20/30/40/50/60/70/120 километров (одномодового волокна или волокна WDM_. Они хорошо подходят для применения в корпоративных центрах обработки данных и распределений.

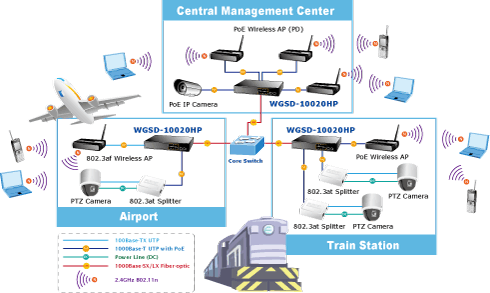

Высокомощное IP Видеонаблюдение и службы беспроводной локальной сети в общественном использовании
Применяя возможности IEEE 802.3at Power Over Ethernet стандарта, WGSD-10020HP может сразу соединиться с любым IEEE 802.3at конечным устройством, таким как PTZ и купольных IP камеры , Мультимедиа IP (VoIP) телефонов, и многоканальные беспроводные точки доступа к локальной сети. Помимо проводной сети Интернет, WGSD-10020HP позволяет развертывать беспроводную локальную сеть. Адаптируя PoE Wireless LAN сеть, провайдер получает выгоду от меньшей стоимости при предоставлении более качественных услуг доступа в Интернет в более широких областях.
VoIP-сети
С расширением бизнеса и офисов, дополнительные IP телефоны могут быть установлены с меньшими затратами , чем у традиционной (Аналоговой) системы телефонной сети. PLANET WGSD-10020HP, обратно совместимым с 802.3af PoE , что помогает предприятиям в создании интегрированной сети передачи данных, голоса и электропитания сети. PLANET 802.3af / 802.3at совместимые IP телефоны и аналоговые телефонные адаптеры могут быть установлены без дополнительного кабеля питания, поскольку питание может подаваться через стандартный кабель Ethernet. С WGSD-10020HP, IP-телефония становится все более надежной и экономически эффективной, что позволяет предприятиям сэкономить при переходе от традиционной системы IP-телефонии в телефонную инфраструктуру связи.

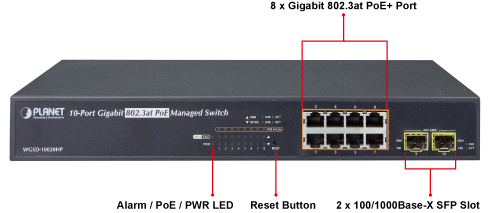

Физические характеристики
• 8-портов 10/100/1000Base-T Gigabit Ethernet RJ-45 с поддержкой IEEE 802.3af / 802.3at PoE
• 2 100/1000Base-X mini-GBIC/SFP слотов с автоопределением
• RS-232 DB9 консольный интерфейс для основного управления и настройки
Power Over Ethernet
• Соответствует стандарту IEEE 802.3af Питание через Ethernet End-Span PSE
• Соответствует стандарту IEEE 802.3at High Power Over Ethernet End-Span PSE
• 8 портов для IEEE 802.3af / 802.3at подключенных устрйоств
• Поддержка электропитания PoE до 30,8 Вт для каждого порта PoE
• Автоматическое определение устройств (PD)
• Электрическая защита портов
• Длина кабеля с электропитанием до 100 м
• Управление PoE
• Управление питанием PoE порта включить / отключить
• PoE приоритет мощности
• Лимит мощности на PoE порт
• Классификация устройств
• Проверка активности подключенных устройств
Функции Layer 2
• Предотвращает потерю пакетов с back pressure (Half-Duplex) и IEEE 802.3x PAUSE flow control
(Full-Duplex)
• Высокая производительность Store-n-Forward архитектуры и run / CRC фильтрация устранения ошибочных
пакетов и оптимизация пропускной способности сети
• Storm Control
-Multicast / Unknown-Unicast/ Broadcast
• Поддержка VLAN
-IEEE 802.1Q VLAN Tagged
-До 256 VLAN групп, из 4095 идентификаторов VLAN
-Provider Bridging (VLAN Q-in-Q) поддержка (IEEE 802.1ad)
-Private VLAN-Edge (PVE)
-Protocol-Based VLAN
-MAC-Based VLAN
-Voice VLAN
• Поддержка Spanning Tree Protocol
-STP, IEEE 802.1D Spanning Tree Protocol
-RSTP, IEEE 802.1w Rapid Spanning Tree Protocol
-MSTP, IEEE 802.1s Multiple Spanning Tree Protocol, Spanning Tree by VLAN
-BPDU Guard
• Поддержка Link Aggregation
-802.3ad Link Aggregation Control Protocol (LACP)
Cisco Ether-channel (Static trunk)
-Максимум 5 Trunk групп, до 10 портов в Trunk группе
-Пропускная способность до 20 Гбит (дуплексный режим)
• Зеркалирование портов (many to 1)
• Зеркалирование портов для мониторинга входящего или исходящего трафика на определенном порту
Качество обслуживания
• Ingress Shaper и Egress Rate Limit управление пропускной способностью на порту
• 8 очередей приоритетов на всех портах коммутатора
• Классификация трафика
-IEEE 802.1p CoS
-IP TOS / DSCP / IP Precedence
-IP TCP / UDP Port number
-Типичное сетевое приложение
• Строгий приоритет и Weighted Round Robin (WRR) CoS политики
• Поддержка QoS и In / Out управление полосой пропускания на каждом порту
• Traffic policy на порту коммутатора
• DSCP Remarking,
Multicast
• Поддержка IGMP Snooping v1, v2 и v3
• Поддержка MLD Snooping v1 и v2
• Поддержка режима Querier
• IGMP Snooping фильтрация портов
• MLD Snooping фильтрация портов
• MVR (Multicast VLAN Registration)
Безопасность
• IEEE 802.1x на основе портов / MAC аутентификации доступа
• Встроенный RADIUS клиент
• TACACS + аутентификации доступа пользователей
• RADIUS / TACACS + аутентификации доступа пользователей
• Списки управления доступом на основе IP (ACL)
• MAC Управление доступом на основе списка
• MAC / IP привязка
• DHCP Snooping для фильтрации ненадежных сообщений DHCP
• Динамическая проверка ARP отбрасывание пакетов с недопустимыми МАС-адресом
• Функция IP Source Guard предотвращает атаки с подменых IP
• Автоматическое правило для защиты от DoS атаки
• IP-адрес управления доступом для предотвращения несанкционированного доступа
Управление
• Интерфейсы управления коммутатором
-Console / Telnet / Web-управления коммутатором
-SNMP v1, 2c и 3 управления коммутатором
-SSH / SSL безопасный доступ
• Четыре группы RMON (история, статистика, тревоги и события)
• IP-адрес IPv6 / NTP / Управление DNS
• Встроенный Trivial File Transfer Protocol (TFTP) клиент
• BOOTP и DHCP для назначения IP-адресов
• Обновление ПО через https / TFTP
• DHCP Relay
• DHCP Option 82
• Уровни доступа пользователей для управления доступом
• Network Time Protocol (NTP)
• Link Layer Discovery Protocol (LLDP)
• Технология диагностики кабеля для обнаружения повреждений
• Кнопка сброса для перезагрузки системы или сброс к заводским настройкам
• PLANET Smart Discovery Utility для расширенного управления
Hardware Specifications |
|
Copper Ports |
8 10/ 100/1000BASE-T RJ-45 Auto-MDI/MDI-X ports |
SFP/mini-GBIC Slots |
2 1000BASE-SX/LX/BX SFP interfaces (Port-9 and Port-10) |
Console Port |
1 x RS-232 DB9 serial port (115200, 8, N, 1) |
Switch Architecture |
Store-and-Forward |
Switch Fabric |
20Gbps / non-blocking |
Switch Throughput |
14.88Mpps@64Bytes |
Address Table |
8K entries, automatic source address learning and ageing |
Shared Data Buffer |
1392 kilobytes |
ESD Protection |
6KV |
Flow Control |
IEEE 802.3x pause frame for full-duplex |
Jumbo Frame |
9Kbytes |
Reset Button |
< 5 seconds: System reboot |
Dimensions (W x D x H) |
330 x 155 x 43.5 mm, 1U high |
Weight |
1.8kg |
LED |
Power, fan alert, |
Power Consumption |
Max. 172.9 watts / 589.6 BTU |
Power Requirements |
100~240V AC, 50/60Hz |
Power over Ethernet |
|
PoE Standard |
IEEE 802.3af PoE / 802.3at PoE+ PSE |
PoE Power Supply Type |
End-span |
PoE Power Output |
Per port 56V DC, 30.8 watts (max.) |
Power Pin Assignment |
1/2(+), 3/6(-) |
PoE Power Budget |
150 watts (max.) |
PoE Ability PD @ 7 Watts |
8 units |
PoE Ability PD @ 15.4 Watts |
8 units |
PoE Ability PD @ 30.8 Watts |
4 units |
Layer 2 function |
|
Port Configuration |
Port disable / enable |
Port Status |
Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status |
Port Mirroring |
TX / RX / Both |
VLAN |
802.1Q tagged based VLAN |
Link Aggregation |
IEEE 802.3ad LACP / Static Trunk |
Spanning Tree Protocol |
STP, IEEE 802.1D Spanning Tree Protocol |
QoS |
Traffic classification based, Strict priority and WRR |
IGMP Snooping |
IGMP (v1/v2/v3) snooping, up to 255 multicast groups |
MLD Snooping |
MLD (v1/v2) snooping, up to 255 multicast groups |
Access Control List |
IP-based ACL / MAC-based ACL |
Bandwidth Control |
Per port bandwidth control |
Layer 3 Functions |
|
IP Interfaces |
Max. 8 VLAN interfaces |
Routing Table |
Max. 32 routing entries |
Routing Protocols |
IPv4 software Static Routing |
Management |
|
Basic Management Interfaces |
Console / Telnet / Web browser / SNMP v1, v2c |
Secure Management Interfaces |
SSH, SSL, SNMP v3 |
SNMP MIBs |
RFC 1213 MIB-II |
Standards Conformance |
|
Regulation Compliance |
FCC Part 15 Class A, CE |
Standards Compliance |
IEEE 802.3 10BASE-T |
Environment |
|
Operating |
Temperature: 0 ~ 50 degrees C |
Storage |
Temperature: -20 ~ 70 degrees C |
