ICS-2100 Planet Промышленный Ethernet медиаконвертер с последовательными портами RS-232/ RS-422/ RS-485

ICS-2100 Planet Промышленный Ethernet медиаконвертер с последовательными портами RS-232/ RS-422/ RS-485
14089.50 ₽
Производитель : Planet

Медиаконвертеры Planet серии ICS-210x оснащены последовательными портами RS-232 / RS-422 / RS-485 для работы с Fast Ethernet сетями. Planet ICS-210x имеют разъемы RJ-45 для работы по «витой паре» и SC разъем для одномодового или многомодового оптического волокна. Медиаконвертеры Planet ICS-210x – это эффективное и недорогое решение для подключения оборудования имеющего последовательные порты к Ethernet. ICS-210x позволяют пользователям экономить время и быстро подключать оборудования с последовательными портами к сети Ethernet без необходимости замены существующего оборудования и программного обеспечения системы.

Увеличение расстояния

Медиаконвертеры ICS-210x увеличивают расстояния для доступа к оборудованию и узлам, оснащенными последовательными портами. Для обеспечения гибкости решений со всеми видами оптико-волоконных сетей на различных расстояниях существуют несколько типов медиаконвертеров. ICS-210x способны полностью удовлетворять разнообразные требования в различных промышленных сетях, обеспечивая надежные и эффективные сетевые решения с небольшим бюджетом установки.

Удаленное управление

Медиаконвертеры серии ICS-210x управляются через WEB интерфейс. WEB-управляемый медиаконвертер при обнаружении неисправностей в сети по TCP/IP протоколу уведомит администратора. Это позволит сэкономить время для обнаружения сетевых проблем без визуального осмотра оборудования и кабеля.

Стабильность работы в сложных условиях

ICS-210x имеют высокий уровень защиты от электромагнитных помех и электрических волн, которые обычно исходят от заводов или шкафов управления. Работа при температурах от -10 до 60 градусов позволяет размещать данные медиаконвертеры практически в любых помещениях. ICS-210x имеют компактный металлический корпус стандарта IP-30, что позволяет крепить их на DIN-рейку или на стену для эффективного использования пространства шкафа. ICS-210x поддерживают внешнее питание в широком диапазоне от 12 до 48В постоянного напряжения с дополнительной резервной линией электропитания и защитой от неправильного подключения.

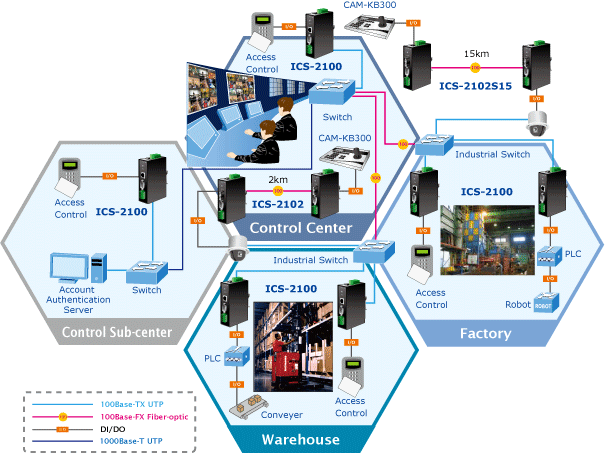

Применение



Система контроля доступа

Большинство предприятий используют системы контроля доступа Mifare или RFID. В этом оборудовании, как правило, используются последовательные порты RS-232 или RS-485 для подключения к серверу учетных записей. Подключение медиаконвертера ICS-2100  с последовательным портом по оптоволоконному кабелю позволит увеличить расстояние для подключения к серверу учетных записей до 15 км. Если подключить ICS-210x к XDSL маршрутизатору для доступа к сети интернет, то удаленное управление сможет производиться из любой точки мира.





Управление технологическими процессами

ICS-2100 можно использовать для мониторинга, настройки и управления работой конвейера и других машин в промышленности, с устройствами PLC (Программируемого Логического Контроля) требующими контроля за процессом производства. ICS-210x может быть установлен в режиме TCP-Сервера для подключения к PLC. Таким образом, администратор может оперативно подключиться и настроить через Ethernet удаленную систему PLC.

Последовательный интерфейс

  • Один порт RS-232 и один порт RS-422/485 для преобразования в 10/100Base-TX
  • Эффективное решение для подключения последовательных портов RS-232 / RS-422 / RS-485 к Ethernet.
  • Поддержка RS-232 интерфейса DB9, 4-проводной и RS-422 2-проводной RS-485
  • Асинхронная скорость передачи данных по консольному порту до 230400bps

Интерфейс Ethernet

  • Совместим со стандартами IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX
  • ICS-2100 поддерживает функции Auto MDI / MDI-X на порту RJ-45

Функции Smart

  • Поддержка ARP, ICMP,TCP / IP, UDP, https сервер, DHCP клиент, Telnet сервер/клиент
  • Встроенный WEB-интерфейс для удаленного управления
  • Режимы работы COM портов настраиваются через WEB-интерфейс
  • Pair Connection режим для подключений двух последовательных устройств в сети
  • Утилита PLANET Smart Discovery автоматически найдет устройства PLANET в сети
  • Обновление прошивки через https протокол

Аппаратные характеристики

  • Светодиодные индикаторы для удобства диагностики сети
  • Кнопка Reset на передней панели для сброса устройства к заводским установкам

Промышленные характеристики

  • Металлический корпус стандарта IP-30 для установки на DIN-рейку или на стену
  • Поддержка внешней линии питания от 12 до 48В с защитой от неправильного подключения и режимом установки основной и резервной линии питания
  • Поддержка защиты EFT 6000 VDC для линий питания
  • Поддержка 6000 VDC Ethernet ESD защиты
  • Рабочая температура от 10 до 60 градусов C



Спецификация

Модель

ICS-2100

СОМ порты

Интерфейс

RS-232 x 1
RS-422 / RS-485 x 1

Тип разъема

DB9 for RS-232
Terminal block for RS-422 / RS-485

Скорость в бодах (скорость передачи данных)

300bps to 230400bps

Биты данных

5,6,7,8

Тип четности

1, 1.5/2

Стоповый биты

Odd, Even, None, Space, Mark

Flow Control

Hardware, None

Сигналы

RS-232: DCD, RxD, TxD, GND, RI
RS-422: Tx+, Tx-, Rx+, Rx-
RS-485: Data A (+), Data B (-)

Fast Ethernet порт

Стандарт

10/100Base-TX

Коннектор

RJ-45

Расстояние

100м

Тип кабеля

Витая пара

Аппаратные характеристики

LED индикация

Системные: Питание 1, Питание 2, Неисправность
TP и оптич. порт Link / Active
Serial Port: Serial port mode, RS-232, RS-422 or RS-485

Управление

Управление через WEB интерфейс
VCOM утилита
PLANET Smart Discovery

Режим работы

TCP Server
TCP Client
UDP Client
Virtual COM
Telnet Server
Pair Connection – Remote (Slave)
Pair Connection – Local (Master)

Размеры (Д x Ш x В)

135 x 97 x 32 мм

Вес

425гр

Питание

12 - 48 В DC, резервный канал питания с защитой от неправильного подключения

Потребляемая мощность

10.1 Ватт/ 34.44 BTU (max)

Установка

DIN рельс или на стену

Сигнал тревоги

Имеется 1 релейный выход для подключения резервного питания и 1 реле для подключения сигнализации с выходом 1A 24V

Корпус

Металл

Условия окружающей среды

Рабочая температура: -10~60 градусов C
Температура хранения: -20~75 градусов C
Рабочая влажность: 10~90% RH
Влажность при хранении: 5~90% RH

Соблюдение правил

FCC Class A, CE Certification Class A

Стандарты

IEEE 802.3 10Base-T,
IEEE 802.3u 100Base-TX
EIA/TIA RS-232/422/485

Regulatory Approval

RoHS

Тестирование на стабильность

IEC60068-2-32(Free fall),
IEC60068-2-27(Shock),
IEC60068-2-6(Vibration)

Примечание

На передней панели находится кнопка сброса к заводским установкам.



Информация для заказа

ICS-2100

Industrial RS-232/RS-422/RS-485 over 10/100Base-TX Media Converter (Copper, RJ-45)

ICS-2102

Industrial RS-232/RS-422/RS-485 over 100Base-FX Media Converter (Fiber, MM/2km)

ICS-2102S15

Industrial RS-232/RS-422/RS-485 over 100Base-FX Media Converter (Fiber, SM/15km)
