Planet IGS-624HPT - промышленный 802.3at PoE + Gigabit коммутатор для тяжелых условий эксплуатации. Он оснащен 4 портами 10/100/1000Base-T с 802.3af/at PoE инжектором и 2 дополнительными 100/1000Base-X SFP волоконно-оптическими интерфейсами, в прочном металлическом IP30 корпусе с резервированием питания. IGS- 624HPT хорошо подходит для развертывания систем видеонаблюдения, а также обеспечения контроля и беспроводными услугами в сложных погодных условиях от -40 до +75 градусов по Цельсию.

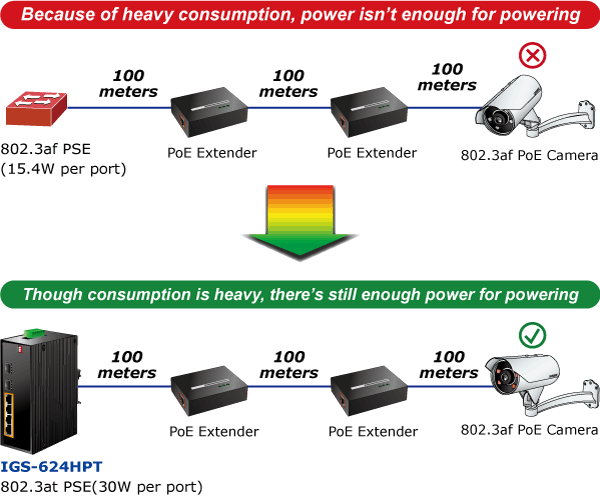

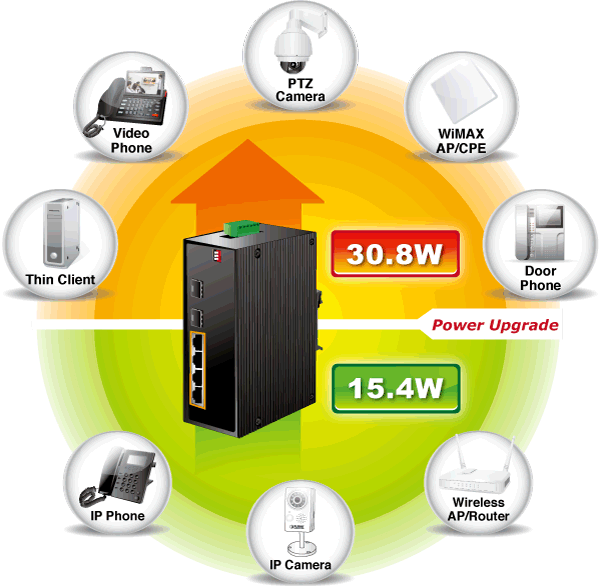

IGS-624HPT обеспечивает 4 порта 10/100/1000 Мбит ,электропитанием РоЕ стандартов IEEE 802.3af и IEEE 802.3at , выдающих до 30 ватт выходной мощности на порт. С PoE бюджетом в 120 -ватт ,IGS- 624HPT способен поддерживать работу энергоемких устройств, таких как PTZ ( Pan, Tilt & Zoom) IP камеры, многоканальные точки доступа (802.11a / B / G / N) и других сетевых устройств требующих большой мощности.

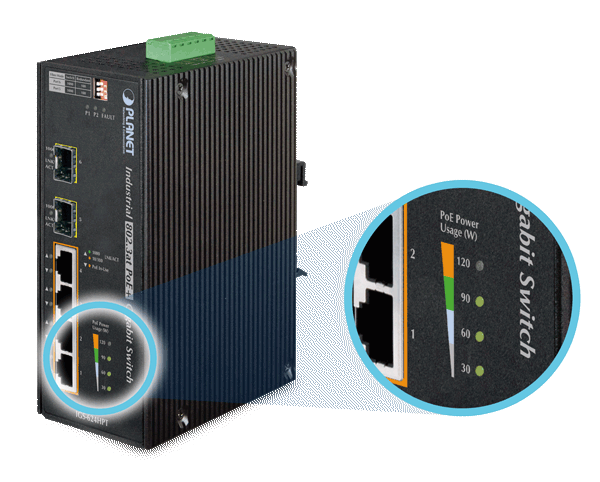

Интеллектуальный светодиодный индикатор PoE
IGS-624HPT помогает пользователям отслеживать текущее состояние потребления энергии PoE легко и эффективно, благодаря его передовой светодиодной индикации на передней панели коммутатора. Индикатор имеет четыре оранжевых светодиода , указывающих нагрузку 30W, 60W , 90W и 120W.
Удобство и надежность системы питания

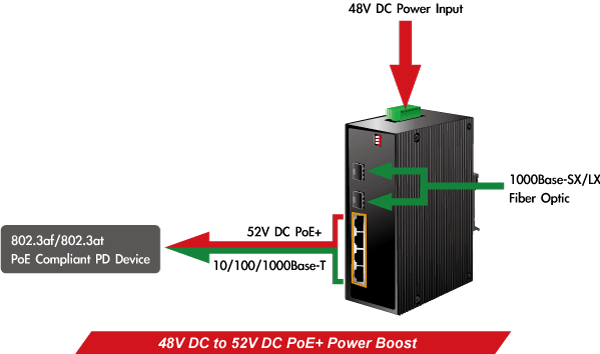

Для облегчения использования высокой мощности PoE, IGS-624HPT использует широко распространенные 48V DC . Для повышения надежности работы, IGS-624HPT оснащен двумя разъемами питания постоянного тока для установки резервирования питания.
Устойчивость к тяжелым условиям
IGS-624HPT оснащен IP30 металлическим корпусом для удобного развертывания в тяжелых Промышленных средах. IGS-624HPT обеспечивает высокий уровень защищенности от электромагнитных помех и тяжелые электрических волн. Также может работать в температурном диапазоне от -40 до + 75 градусов C. IGS-624HPT может быть размещен практически в любом месте. Коммутатор имеет возможность установки на DIN-рейку или на стену.
Волоконно-Оптическая Связь Дает Возможность Расширения Сети

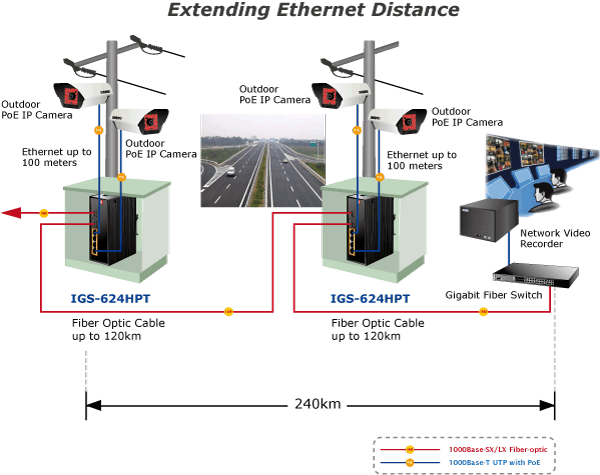

Два слота SFP совместимы с 100Base-FX или 1000Base-SX / LX / через WDM SFP (Small Form Factor Pluggable) волоконно-оптических трансиверов. Волоконно-оптическое соединение гарантирует достаточную пропускную способность для всех узлов, находящихся в сети и расстояние может быть увеличено от 550 метров (многомодовый кабель) до 10/20/30/40/50/70/120 километров (одномодовый оптоволоконный кабель). Он хорошо подходят для применения на территории предприятия или центра обработки и распределения данных.
6-портовый коммутатор или 4 + 2 порта с резервированием
Два слота SFP позволяют изменять режим работы. Через встроенный DIP-переключатель, IGS-624HPT может быть настроен как 6-портовый Ethernet-коммутатор или 4+2 коммутатор с резервированием портов. В режиме 6-портового коммутатора IGS-624HPT может работать в Store-and-Forward механизме с высокой производительностью; а в режиме 4+2, он предоставляет резервный порт для особо важных приложений. Резервный режим также поддерживает функцию автоматического восстановления. Если основной порт неактивен, он будет пересылать пакеты на другой (резервный) порт.
Применение

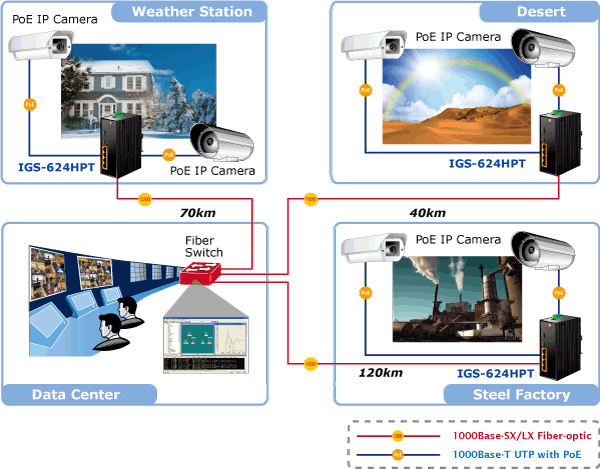

Использование в тяжелых погодных условиях
Промышленный Коммутатор IGS-624HPT обеспечивает высокую надежность и безопасность, для непрерывной работы в суровых условиях, таких как шкафы управления, заводы, открытые пространства, при экстремально низких или высоких температурах. Кроме того, IGS-624HPT также совместим с 100 Мбит и 1000 Мбит SFP трансиверами для обеспечения прочной, стабильной оптико-волоконной сети.

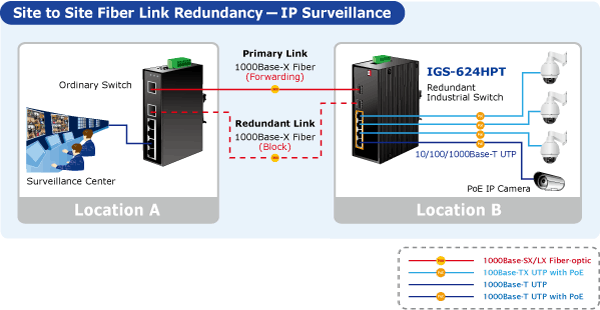

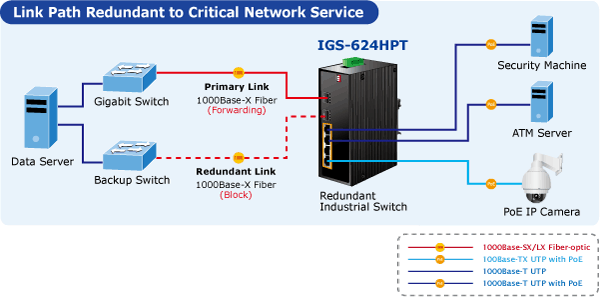

Резервирование каналов
IGS-624HPT обеспечивает быстрое резервирование портов SFP и поддерживает режим автоматического восстановления. Если на основном порту пропадает соединение, он переключается на резервный, а при восстановлении основного, возвращается к нему.
Порты
- 4-порта 10/100/1000Base-T RJ-45 с IEEE 802.3af / 802.3at PoE инжектором
- 2-порта SFP 1000Base-X / 100Base-FX
Power over Ethernet
- Соответствие стандартам IEEE 802.3af / IEEE 802.3at
- До 4 IEEE 802.3af / 802.3at устройств
- До 30.8 watts на каждый порт
- DC 52V по витой паре
- Авто-определение IEEE 802.3af/at
- Передача питания на расстояние до 100м
Функции Layer 2
- Авто-определение 10/100Mbps half / full duplex и 1000Mbps full duplex
- Prevents packet loss with back pressure (half-duplex) and IEEE 802.3x PAUSE frame flow control (full-duplex)
- Automatic address learning and address aging
Корпус
- IP30 металлический корпус
- Возможность резервирования SFP портов
- Возможность установки на стену или DIN рейку
- Питание 48V DC с резервированием
- EFT защита 6000 V DC
- ESD защита 6000 V DC
- Рабочая температура от -40 до 75 C
Спецификация
Модель |
IGS-624HPT |
Hardware Specifications |
|
Copper Ports |
4 x 10/100/1000Base-T RJ-45 TP |
SFP / mini-GBIC Slots |
2 x SFP interfaces |
DIP Switch |
DIP-1: SFP Port 5 1000Base-X (default) / 100Base-FX |
Connector |
Removable 6-pin terminal block |
Alarm |
Provides one relay output for power fail |
LED |
3 x LED for System and Power:
2 x LED for Per Copper Port (Port-1~Port-4):
1 x LED for Per mini-GBIC interface (Port-5 and Port-6):
4 x LED for PoE Power Usage (W):
|
ESD Protection |
6KV DC |
EFT Protection |
6KV DC |
Enclosure |
IP30 aluminum metal case |
Installation Type |
DIN rail kit or wall mount |
Dimensions (W x D x H) |
152 x 107x 72 mm |
Weight |
1539g |
Power Requirements |
48V DC, 5A max. |
Power Consumption / Dissipation |
15.1 watts / 52 BTU (System loading without PoE) |
Power over Ethernet |
|
PoE Standard |
IEEE 802.3af / IEEE 802.3at Power over Ethernet / PSE |
PoE Power Supply Type |
End-Span |
Power Pin Assignment |
1/2(+), 3/6(-) |
PoE Power Output |
Per port 52V DC, 275mA. Max. 15.4 watts (IEEE 802.3af) |
Max. number of Class 4 PD |
4 |
Switch Specification |
|
Switch Processing Scheme |
Store-and-Forward |
Address Table |
1K entries |
Flow Control |
Back pressure for half duplex |
Switch fabric |
12Gbps |
Throughput (packet per second) |
8.93Mpps@64bytes |
Maximum Transmit Unit |
9216 bytes |
Speed |
SX/LX: 2000Mbps (full-duplex) |
Standards Conformance |
|
Standards Compliance |
IEEE 802.3 Ethernet / 10Base-T |
Regulation Compliance |
FCC Part 15 Class A, CE |
Stability Testing |
IEC60068-2-32(Free fall) |
Environment |
|
Temperature |
Operating: -40~75 degree C |
Humidity |
Operating: 5~95% (Non-condensing) |
Информация для заказа
IGS-624HPT |
Промышленный 4-портовый 10/100/1000T 802.3at PoE+ w/ 2-Port 100/1000X SFP коммутатор |
