IGS-12040MT Planet IP30 Промышленный управляемый L2/L4 коммутатор 8-Port 10/100/1000T + 4-Port 100/1000X SFP

IGS-12040MT Planet IP30 Промышленный управляемый L2/L4 коммутатор 8-Port 10/100/1000T + 4-Port 100/1000X SFP
33000.00 ₽
Производитель : Planet
Количество портов : 8
Управляемый : L2/L4
SFP слоты : 4
Поддержка POE : Нет

Industrial 8-Port 10/100/1000T + 4-Port 100/1000X SFP Managed Switch (-40 to 75 C)


Коммутатор IGS-120040MT имеет 8 Гигабитных "медных" портов 10/ 100/1000BASE-T RJ45 Auto-MDI/MDI-X и 4 порта для установки SFP модулей 1000BASE-SX/LX/B, поддерживающих так же модули 100BASE-FX SFP

Общая пропускная способность коммутатора составляет 24 Гбит/с, что позволяет применять данное изделие в сетях передачи голоса и видео, а также, критически важных данных.

Коммутатор IGS-12040MT поддерживает функции восстановления топологии сети ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), Spanning Tree Protocol (802.1s MSTP), что позволяет восстановить логическую топологию передачи данных в случае аварии. Декларируемое время восстановления составляет 20 мс. Кроме этого, коммутатор имеет дублированные входы питания, к которым можно подключить два независимых источника питания. Данное решение существенно повышает надежность всей системы.

  • Управление коммутатором возможно через WEB интерфейс, консольный порт или по SMNP протоколу. Команды управления схожи по синтаксису с командами управления коммутаторами Cisco, что облегчает обучение персонала при переходе на новое оборудование.
  • Устройство поддерживает протокол MEF временных синхронизаций, что позволяет использовать его в приложениях стандарта IEE1588 "синхронный Ethernet".
  • Коммутатор IGS-12040MT имеет два дискретных входа и два дискретных выхода, с помощью которых можно контролировать помещение, в котором установлены данные коммутаторы.
  • Коммутатор IGS-12040MT поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), позволяющую контролировать состояние и работоспособность SFP модулей: напряжение, температуру, состояние лазера и т. п.
  • Диапазон рабочих температур коммутатора IGS-12040MT лежит в пределах от -40 до +75 градусов С, что позволяет применять коммутатор в сложных климатических условиях.

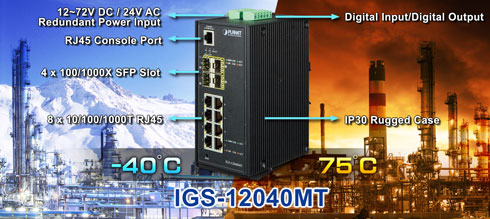

PLANET IGS-12040MT is an Industrial 12-port Full Gigabit Managed Ethernet Switch specially designed to build a full Gigabit backbone to transmit reliable and high speed data in heavy industrial demanding environments and forward data to remote network through fiber optic. It provides 8-port 10/100/1000BASE-T copper and 4 extra 100/1000BASE-X SFP fiber optic interfaces delivered in an IP30 rugged strong case with redundant power system. Besides support for 24Gbps switch fabric to handle extremely large amounts of video, voice and important data in a secure topology, the IGS-12040MT provides user-friendly but advanced IPv6 / IPv4 management interfaces and abundant L2 / L4 switching functions. It is the best investment for industrial business expanding or upgrading its network infrastructure.

Environmentally Hardened Design

With IP30 aluminum industrial case protection, the IGS-12040MT provides a high level of immunity against electromagnetic interference and heavy electrical surges which are usually found on plant floors or in curb side traffic control cabinets. It also possesses an integrated power supply source with wide range of voltages (12 to 72V DC or 24V AC) for worldwide high availability applications requiring dual or backup power inputs. Being able to operate under the temperature range from -40 to 75 degrees C, the IGS-12040MT can be placed in almost any difficult environment.

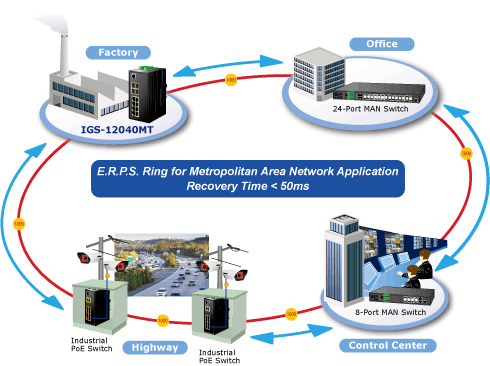

Redndant Ring, Fast Recovery for Critical Network Applications

The IGS-12040MT supports redundant ring technology and features strong, rapid self-recovery capability to prevent interruptions and external intrusions. It incorporates advanced ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) technology, Spanning Tree Protocol (802.1s MSTP), and redundant power input system into customer’s industrial automation network to enhance system reliability and uptime in harsh factory environments. In certain simple Ring network, the recovery time of data link can be as fast as 20ms.

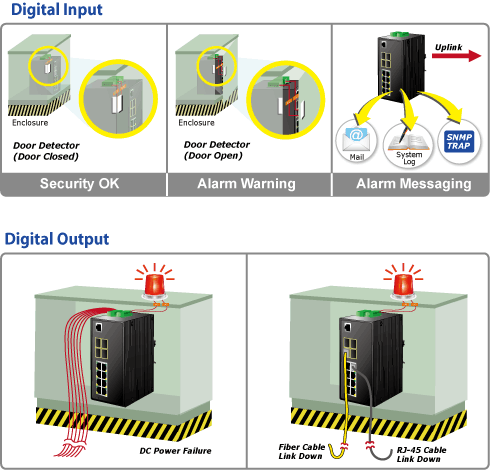

Digital Input and Digital Output for External Alarm

The IGS-12040MT supports Digital Input and Digital Output on its upper panel. The external alarm enables users to use Digital Input to detect external device’s status (such as door intrusion detector), and send event alarm to the administrators. The Digital Output could be used to alarm the administrators if the IGS-12040MT port is link-down, link-up or power-dead.

Robust Layer2 Features

The IGS-12040MT can be programmed for advanced switch management function, such as dynamic port link aggregation, Q-in-Q VLAN, Multiple Spanning Tree Protocol (MSTP), Layer 2/4 QoS, bandwidth control and IGMP/MLD snooping. The IGS-12040MT allows the operation of a high-speed trunk combining multiple ports. It enables a maximum of up to 6 groups of 8 ports for trunking and supports connection fail-over as well.

IPv6 / IPv4 Full-functioned Secure Switch for Building Automation Networking

The IGS-12040MT is the ideal solution to fulfilling the demand of IPv6 management Gigabit Ethernet Switch, especially in the Industrial hardened environment. It supports both IPv4 and IPv6 protocols, advanced Layer 2 to Layer 4 data switching and redundancy, QoS traffic control, network access control and authentication, and Secure Management features to protect customer’s industrial and building automation network connectivity with reliable switching recovery capability that is suitable for implementing fault tolerant and mesh network architectures.

IPv4 and IPv6 VLAN Routing for Secure and Flexible Management

The IGS-12040MT offers IPv4/IPv6 VLAN routing feature which allows to cross over different VLANs and different IP addresses for the purpose of having a highly-secured, flexible management and simpler networking application.

User-friendly Secure Management

For efficient management, the IGS-12040MT is equipped with console, Web and SNMP management interfaces. With the built-in web-based management interface, the IGS-12040MT offers an easy-to-use, platform independent management and configuration facility. The IGS-12040MT supports SNMP and it can be managed via any management software based on standard of SNMP v1 and v2 protocol. For reducing product learning time, the IGS-12040MT offers Cisco-like command via Telnet or console port and customer doesn’t need to learn new command from these switches. Moreover, the IGS-12040MT offers remote secure management by supporting SSH, SSL and SNMP v3 connection which can encrypt the packet content at each session.

Flexible and Extendable Solution

The 4 mini-GBIC slots built in the IGS-12040MT support dual-speed as it features 100BASE-FX and 1000BASE-SX/LX SFP (Small Form-factor Pluggable) fiber-optic modules, meaning the administrator now can flexibly choose the suitable SFP transceiver according to the transmission distance or the transmission speed required to extend the network efficiently.

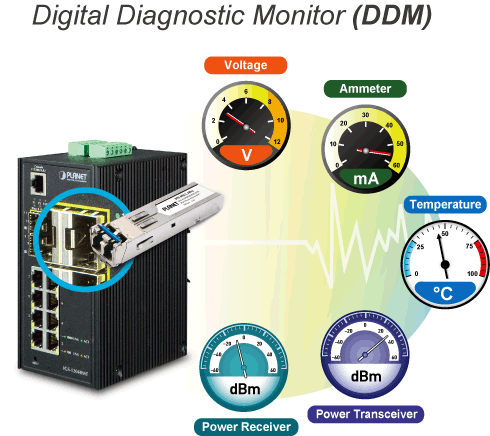

Intelligent SFP Diagnosis Mechanism

The IGS-12040MT supports SFP-DDM (Digital Diagnostic Monitor) function that can easily monitor real-time parameters of the SFP for network administrator, such as optical output power, optical input power, temperature, laser bias current, and transceiver supply voltage.

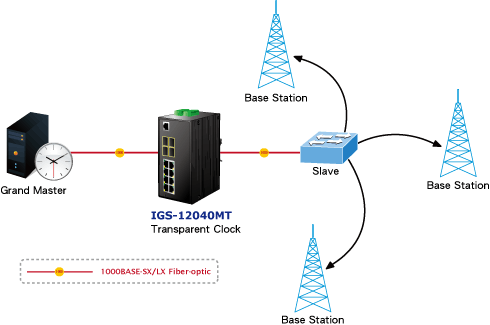

1588 Time Protocol for Industrial Computing Networks

The IGS-12040MT is intended for telecom and Carrier Ethernet applications, supporting MEF service delivery and timing over packet solutions for IEEE 1588 and synchronous Ethernet.

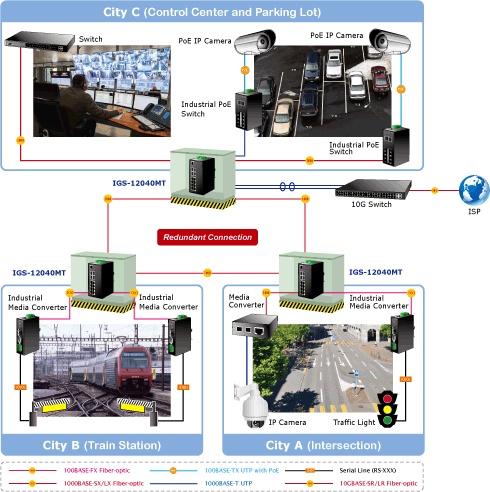

FTTx / MAN Edge Switch

To improve the technology of Optical Fiber Ethernet with highly-flexible, highly-extendable and easy-to-install features, the IGS-12040MT offers up to 1Gbps data exchange speed via Optical Fiber interface and the transmission distance can be extended to 120km. The IGS-12040MT is the ideal solution for service providers such as ISPs and telecoms to build Metropolitan Area Network (MAN) based on the fiber technology.

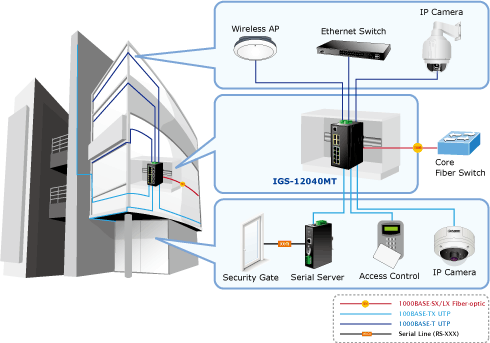

Security Building Automation Switch

The IGS-12040MT offers comprehensive Layer 2 to Layer 4 Access Control List (ACL) for enforcing security to the edge. It can be used to restrict network access by denying packets based on source and destination IP address, TCP/UDP ports or defined typical network applications. The network administrators can now construct highly-secured corporate networks with considerably less time and effort than before.

Информация для заказа


Industrial 8-Port 10/100/1000T + 4-Port 100/1000X SFP Managed Switch




8 10/100 / 1000BASE-T RJ-45 Auto-MDI / MDI-X портов

SFP / Mini-GBIC слоты

  • 4 1000BASE-SX / LX / BX SFP интерфейсы (Порт-9 Порт-12)
  • Совместимость с 100BASE-FX SFP


1 х RJ45 Последовательный порт (115200, 8, N, 1)

Switch Fabric

24Gbps / неблокирующими

Пропускная способность (пакетов в секунду)


Общий буфер данных


Управление потоком

  • IEEE 802.3x паузу кадр для полного дуплекса
  • Обратное давление для полудуплекса

Jumbo Frame


Кнопка Сброса

<5 сек: Перезагрузка системы
> 5 сек: Заводская

Защита от электростатических разрядов

6кВ DC

EFT защиты

6кВ DC


IP30 алюминиевый корпус


DIN рейку комплект и настенный комплект


  • Съемный клеммный блок 6-контактный для ввода питания
  • Вывод 1/2 для питания 1; Вывод 3/4 для сигнализации неисправности;Вывод 5/6 для власти 2
  • Съемный клеммный блок 6-контактный для DI / DO интерфейс
  • Вывод 1/2 для DI 0 DI & 1; Вывод 3/4 для DO 0 и DO 1; Вывод 5/6 для GND


Один релейный выход для отключения питания. Реле сигнализации тока возможности переноса: 1A @ 24 В переменного тока


  • 2 Цифровой вход (DI):
  • Уровень 0: -24 ~ 2.1V (± 0,1 В)
  • Уровень 1: 2.1V ~ 24V (± 0,1 В)
  • Вход Нагрузка на 24В постоянного тока 10 мА, макс.
  • 2 Цифровой выход (DO):
  • Открытый коллектор 24В DC, 100 мА (макс.)

Светодиодный индикатор


  • Мощность 1 (зеленый)
  • Мощность 2 (зеленый)
  • Сигнализация о неисправности (зеленый)
  • Кольцо (зеленый)
  • RO (зеленый)

На 10/100 / 1000T порт RJ45:

  • 1000 LNK / ACT (зеленый)
  • 10/100 LNK / ACT (оранжевый)

За интерфейса SFP:

  • 1000 LNK / ACT (зеленый)
  • 100 LNK / ACT (оранжевый)

Размеры (Ш х Д х В)

107 х 72 х 152 мм


1010 г.

Требования К Питанию

  • 12 В постоянного тока 72V
  • 24 В переменного тока

Потребляемая Мощность

  • 6.5 Вт / 22.18BTU (системе)
  • 12 Вт / 40.95BTU (полная загрузка)

Функции уровня 2

Интерфейсы управления Основные

Веб-браузер, Telnet, SNMP v1, v2c, локальная консоль

Безопасный интерфейс управления


Конфигурация порта

  • Порт отключить / включить
  • Автоматическое согласование 10/100/1000 Мбит полное и полудуплекс выбора режима
  • Управление потоком отключить / включить
  • Мощность экономия режим управления

Статус порта

Дисплей режима скорости двусторонней каждого порта, состояние линии, статус управления потоком. Авто статус переговоров, статус ствол.

Зеркалирование портов

  • TX / RX / Оба
  • Многие до 1 монитора


  • 802.1Q тегами VLAN на основе, до 255 VLAN групп
  • Вопрос-в-Q туннелирования
  • Private VLAN Edge (на PVE)
  • MAC-основе VLAN
  • На основе протокола VLAN
  • Voice VLAN
  • MVR (Multicast VLAN Registration)
  • До 255 VLAN групп, из 4095 идентификаторов VLAN

Link Aggregation

  • 802.3ad LACP IEEE / статический Магистральные
  • Поддержка 6 групп из 8-портового поддержки багажника


  • Классификация трафика на основе, строгий приоритет и WRR
  • Приоритет 8 уровня для переключения
  • - Номер Порта
  • - Приоритета 802.1p
  • - 802.1Q VLAN тегов
  • - DSCP / TOS поле в IP Packet

IGMP Snooping

  • IGMP (v1 / v2 / v3) Snooping, до 255 многоадресных групп
  • Поддержка режима IGMP Querier

MLD Snooping

  • MLD (v1 / v2) Snooping, до 255 групп многоадресной рассылки
  • Поддержка режима MLD Querier

Список регулирования доступа

  • IP-основе ACL / MAC на основе ACL
  • До 256 записей

Управление пропускной способностью

За управление полосой пропускания порта:

  • Ingress: 500 Мбит 1000 Мбит ~
  • Egress: 500 Мбит 1000 Мбит ~


  • RFC-1213 MIB-II
  • ИФ-MIB
  • RFC 1493 MIB мост
  • RFC 1643 MIB Ethernet
  • RFC 2863 MIB интерфейса
  • RFC 2665 эфироподобный MIB
  • RFC 2819 RMON MIB (группа 1, 2, 3 и 9)
  • RFC 2737 Entity MIB
  • RFC 2618 RADIUS клиент MIB
  • RFC 2933 IGMP-STD-MIB
  • RFC 3411 SNMP-Каркасы-MIB
  • IEEE 802.1X PAE
  • LLDP
  • МАУ-MIB

Функции 3 уровня

IP интерфейсы

Максимум 8 VLAN интерфейсы

Таблица маршрутизации

Максимум 32 записи маршрутизации

Протоколы маршрутизации

  • IPv4 программное обеспечение статической маршрутизации
  • Программное обеспечение статической маршрутизации IPv6

Соответствие стандартам

Положение Соответствие

FCC Part 15 Class, CE

Тестирование стабильности

  • МЭК 60068-2-32 (свободное падение)
  • МЭК 60068-2-27 (ударные)
  • МЭК 60068-2-6 (вибрация)

Соответствие стандартам

  • IEEE 802.3 10BASE-T
  • IEEE 802.3u 100BASE-TX / 100BASE-FX
  • IEEE 802.3z Gigabit SX / LX
  • IEEE 802.3ab Gigabit 1000T
  • Контроль 802.3x IEEE поток и обратное давление
  • IEEE 802.3ad ствол порт с LACP
  • Протокол IEEE 802.1D Spanning Tree
  • Rapid Spanning Tree Protocol IEEE 802.1w
  • IEEE 802.1s Несколько Spanning Tree Protocol
  • IEEE 802.1p класс обслуживания
  • Поддержка IEEE 802.1Q VLAN тегов
  • Порт управления Сетевая аутентификация IEEE 802.1x
  • 802.1AB LLDP IEEE
  • IEEE 1588v2
  • RFC 768 UDP
  • RFC 793 TFTP
  • RFC 791 IP-
  • RFC 792 ICMP
  • RFC 2068 https-
  • RFC 1112 IGMP версии 1
  • RFC 2236 IGMP версии 2
  • RFC 3376 IGMP версии 3
  • RFC 2710 MLD версии 1
  • FRC 3810 MLD версии 2


  • Температура: -40 ~ 85 градусов C
  • Относительная влажность: 5 ~ 95% (без конденсата)
