Двойная броня позволяет прокладывать и эксплуатировать кабель в особо сложных условиях: мерзлотных грунтах, по дну судоходных рек и других водоемов.
Отличная защита от грызунов - можно прокладывать в кабельную канализацию.
Все кабели со стальной броней могут быть изготовлены в модификациях Н и нг(А)-HF.
ДПС2-Н — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение при одиночной прокладке (Класс ПРГО1).
ДПС2-нг(А)-HF — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение при групповой прокладке, с низким дымовыделением, безгалогенного (Класс ПРГП1).

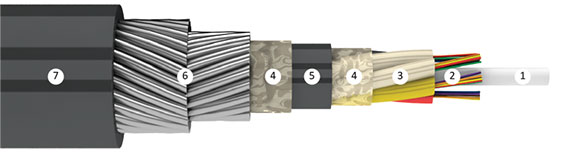

Описание конструкции
- Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень.
- Оптическое волокно.
- Оптический модуль из ПБТ, заполненный гидрофобным гелем.
- Гидрофобный гель.
- Промежуточная оболочка из полимерного материала.
- Двойная броня из высокопрочных стальных оцинкованных проволок.
- Оболочка из полимерного материала
Основные технические параметры:
Допустимая раздавливающая нагрузка — 1 кН/см
Допустимая растягивающая нагрузка — 40 кН
Кол-во ОВ в кабеле |
Диаметр кабеля, мм |
Вес кабеля, кг/км |
Радиус изгиба, мм |
до 24 |
18,2 |
775,3 |
273 |
до 48 |
18,6 |
807,4 |
279 |
до 72 |
20 |
975,6 |
300 |
до 96 |
20 |
919,6 |
300 |
до 144 |
24 |
1415,5 |
360 |
Допустимая раздавливающая нагрузка — 1 кН/см
Допустимая растягивающая нагрузка — 80 кН
Кол-во ОВ в кабеле |
Диаметр кабеля, мм |
Вес кабеля, кг/км |
Радиус изгиба, мм |
до 24 |
22 |
1392,6 |
330 |
до 48 |
22 |
1367,7 |
330 |
до 72 |
22,6 |
1443,3 |
339 |
до 96 |
23,4 |
1524,7 |
351 |
до 144 |
25,8 |
1795,3 |
387 |
Информация для заказа
Примеры маркировки:
- ДПС2-П-48У-40 кН
- ДПС2-П-24А-40кН
- ДПС2-П-32А-80кН
- ДПС2-нг-32А-40кН
- ДПС2-нг-48А-40кН
