ОКБ, ОКБнг Кабель
Кабель марки ОКБ предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности. Кабель марки ОКБ в негорючем исполнении предназначен для прокладки как и ОКБ при повышенных требованиях по пожарной безопасности.

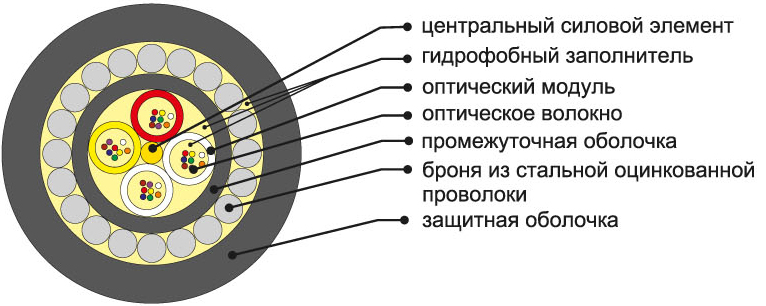

Описание конструкции

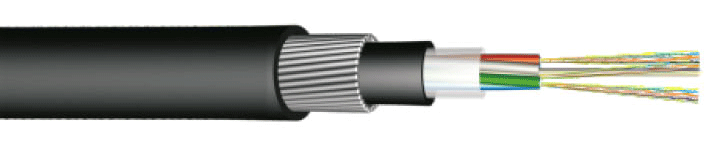

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным компаундом. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
Цветовая идентификация модулей
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного.
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
Краткие сведения о конструкции:
|
Количество ОВ |
2-24 |
26-48 |
50-72 |
74-96 |
98-144 |
|
Количество элементов |
6 |
6 |
6 |
8 |
6 |
|
Количество волокон в модуле |
до 6 |
до 8 |
до 12 |
до 12 |
до 24 |
|
Диаметр кабеля, мм |
от 12,7 |
от 13,0 |
от 15,0 |
от 16,5 |
от 18,3 |
|
Вес кабеля с полиэтиленовой |
от 245 |
от 259 |
от 333 |
от 395 |
от 467 |
|
Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км |
от 281 |
от 296 |
от 377 |
от 444 |
от 522 |
Эксплуатационные требования:
|
Рабочая температура |
-40°С… +60°С |
|
Температура монтажа |
-10°С…+50°С |
|
Температура транспортировки и хранения |
-50°С…+50°С |
|
Минимальный радиус изгиба кабеля |
не менее 20 диаметров кабеля |
|
Срок службы |
25 лет |
|
Срок гарантийной эксплуатации |
2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки. |
|
Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
от 7,0 кН до 30,0 кН |
|
Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
от 0,4 кН/см |
Размеры и вес деревянных барабанов
|
Тип барабана |
А Диаметр щеки (мм) |
В-D Толщина щеки (мм) |
C Диаметр шейки (мм) |
D Длина шейки (мм) |
B Габаритная ширина (мм) |
Вес барабана (кг) |
|
10 |
1000 |
50 |
545 |
500 |
646 |
80 |
|
12 |
1220 |
50 |
650 |
500 |
650 |
110 |
|
12а |
1220 |
50 |
650 |
710 |
864 |
130 |
|
14 |
1400 |
58 |
750 |
710 |
875 |
155 |
|
16а |
1600 |
58 |
800 |
800 |
970 |
295 |
|
18 У |
1800 |
80 |
1120 |
900 |
1120 |
520 |
|
18а У |
1800 |
80 |
900 |
900 |
1120 |
520 |
|
20 У |
2000 |
90 |
1220 |
1000 |
1250 |
805 |
Информация для заказа
ОКБ-а-б-в-г(хх)
|
а: Особенности наружной оболочки
НГ - с оболочкой не распространяющей горения
б: Тип волокна
0,22 - стандартное одномодовое G.652
в: Количество оптических волокон в кабеле
г: Характеристики центрального силового элемента
хх: Значение допустимой статической растягивающей нагрузки
|
Примеры маркировки:
|
