Кабель ТОС применяется при наличии особо высоких требований по механической устойчивости: в грунтах всех групп, в болотах, неглубоких несудоходных реках. Кабели применяются для прокладки в кабельной канализации, блоках, трубах (включая метод пневмопрокладки), в тоннелях и коллекторах. Кабель допускается подвешивать между зданиями и опорами, однако при расчетах необходимо учитывать его больший вес и диаметр относительно самонесущих кабелей.
Описание конструкции ТОС
(кабель с центральным оптическим модулем без промежуточной оболочки)
- Оптическое волокно.
- Оптический модуль из ПБТ, заполненный гидрофобным гелем.
- Гидрофобный гель.
- Броня из высокопрочных стальных оцинкованных проволок.
- Оболочка из полимерного материала.
Описание конструкции ТОС2
(кабель с двойной броней из стальных оцинкованных проволок)
- Оптическое волокно.
- Оптический модуль из ПБТ, заполненный гидрофобным гелем.
- Гидрофобный гель.
- Двойная броня из высокопрочных стальных оцинкованных проволок.
- Оболочка из полимерного материала.
Описание конструкции ТОС с микромодулями
(Суперлегкий кабель в грунт до 96 волокон - волокна в микромодулях)
- Оптическое волокно.
- Оптический микромодуль.
- Оптический модуль из ПБТ, заполненный гидрофобным гелем.
- Гидрофобный гель.
- Броня из высокопрочных стальных оцинкованных проволок.
- Оболочка из полимерного материала.
Преимущества ТОС с микромодулями
- Высокая плотность волокон в кабеле - возможность объединения до 24 волокон в микромодули и размещения до 8 микромодулей в кабеле
- Уменьшенный вес и размер
- Экономичная конструкция
Параметры эксплуатации ТОС
Рабочая температура * |
-50°С…+50°С |
Температура монтажа * |
-30°С…+50°С |
Температура транспортировки и хранения |
-50°С…+50°С |
Минимальный радиус изгиба |
не менее 15 диаметров кабеля |
Срок службы |
25 лет |
Минимальный радиус изгиба оптического волокна |
не менее 3 мм (в течение 10 мин) |
*- По требованию клиента диапазон рабочих температур может быть изменен.
Основные технические параметры ТОС (до 24 волокон)
Допустимая раздавливающая нагрузка — 0,7 кН/см
Допустимая растягивающая нагрузка — 7 кН
Кол-во ОВ в кабеле |
Диаметр кабеля, мм |
Вес кабеля, кг/км |
Радиус изгиба, мм |
до 12 |
9,5 |
154,1 |
143 |
до 16 |
9,5 |
153,9 |
143 |
до 24 |
9,7 |
156,1 |
146 |
Допустимая раздавливающая нагрузка — 0,7 кН/см
Допустимая растягивающая нагрузка — 20 кН
Кол-во ОВ в кабеле |
Диаметр кабеля, мм |
Вес кабеля, кг/км |
Радиус изгиба, мм |
до12 |
12,1 |
346,1 |
182 |
до 16 |
12,3 |
345,9 |
185 |
до 24 |
12,4 |
348,4 |
186 |
Основные технические параметры ТОС с микромодулями
Допустимая раздавливающая нагрузка — 0,4 кН/см
Допустимая растягивающая нагрузка — 10 кН
Кол-во ОВ в кабеле |
Диаметр кабеля, мм |
Вес кабеля, кг/км |
Радиус изгиба, мм |
до 32 |
11,4 |
222,5 |
171 |
до 48 |
11,8 |
236,6 |
177 |
до 64 |
12,6 |
266,6 |
189 |
до 72 |
12,7 |
267,6 |
191 |
до 96 |
13,1 |
282,5 |
197 |
Допустимая раздавливающая нагрузка — 0,4 кН/см
Допустимая растягивающая нагрузка — 20 кН
Кол-во ОВ в кабеле |
Диаметр кабеля, мм |
Вес кабеля, кг/км |
Радиус изгиба, мм |
до 32 |
13,4 |
395,2 |
201 |
до 48 |
13,8 |
401,1 |
207 |
до 64 |
14,2 |
407,7 |
213 |
до 72 |
14,3 |
408,8 |
215 |
до 96 |
14,7 |
439,3 |
221 |

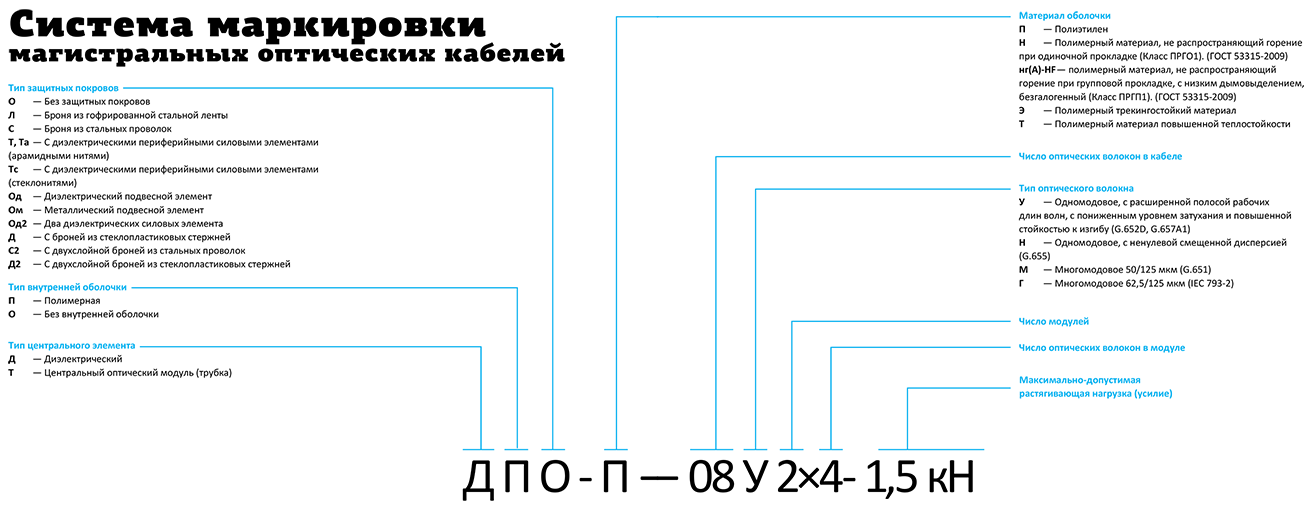

Информация для заказа
Примеры маркировки:
- ТОС-П-16У-7кН
- ТОС-П-24У-7кН
- ТОС-П-12У-7кН
- ТОС2-П
- ТОС-П-48(4х12)A-10кН
- ТОС-П-32(4х8)A-10кН
- ТОС-П-64(8х8)A-10кН
