ОКЛ, ОКЛнг Кабель

ОКЛ, ОКЛнг Кабель
37.50 ₽

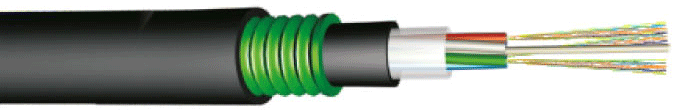

Кабель марки ОКЛ предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях. Кабель марки ОКЛ в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.

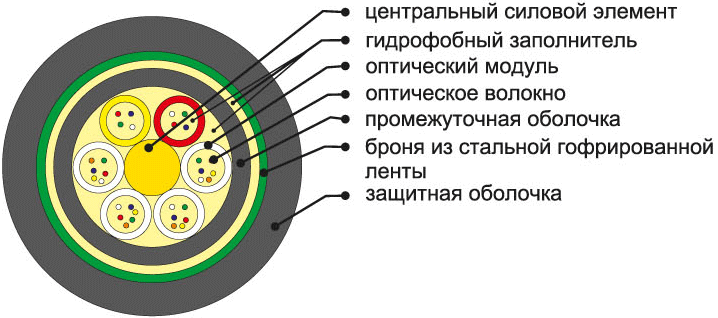

Описание конструкции

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и промежуточной оболочкой заполняется гидрофобным компаундом. Поверх ленточной брони накладывается полиэтилен высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.



Цветовая идентификация модулей

  • Желтый модуль – основной
  • Красный модуль – направляющий
  • Натуральные – согласно счету от красного
  • По согласованию с заказчиком цветовая расцветка может быть изменена
  • Кордельные заполнители черного цвета выполняются из полиэтилена

Краткие сведения о конструкции:

Количество ОВ

2-24

26-48

50-72

74-96

98-144

Количество элементов

6

6

6

8

6

Количество волокон в модуле

до 4

до 8

до 12

до 12

до 24

Диаметр кабеля, мм

11,5

12,5

15,5

15,5

19,2

Вес кабеля с полиэтиленовой
оболочкой, кг/ км

от 127

от 150

от 218

от 220

от 314

Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км

от 155

от 185

от 264

от 265

от 372



Эксплуатационные требования:

Рабочая температура

-40°С… +60°С

Температура монтажа

-10°С…+50°С

Температура транспортировки и хранения

-50°С…+50°С

Минимальный радиус изгиба кабеля

не менее 20 диаметров кабеля

Срок службы

25 лет

Срок гарантийной эксплуатации

2 года после ввода в эксплуатацию, не более 2,5 лет после доставки.

Растягивающее усилие

(ГОСТ Р МЭК 749- 1- 93 метод Е 1)

от 1,5 кН до 3,5 кН

Раздавливающее усилие

(ГОСТ Р МЭК 794-1-93 метод Е 3)

не менее 0,3 кН/см



Размеры и вес деревянных барабанов

Тип барабана

А

Диаметр щеки (мм)

В-D

Толщина щеки (мм)

C

Диаметр шейки (мм)

D

Длина шейки (мм)

B

Габаритная ширина (мм)

Вес барабана (кг)

10

1000

50

545

500

646

80

12

1220

50

650

500

650

110

12а

1220

50

650

710

864

130

14

1400

58

750

710

875

155

16а

1600

58

800

800

970

295

18 У

1800

80

1120

900

1120

520

18а У

1800

80

900

900

1120

520

20 У

2000

90

1220

1000

1250

805



Информация для заказа

ОКЛ-а-б-в-г(хх)

а: Особенности наружной оболочки

НГ - с оболочкой не распространяющей горения

А - с алюмополиэтиленовым защитным слоем

 - без промежуточной оболочки

ПТ – с оболочкой из трекингостойкого полиэтилена (для кабелей марки ОКК)



б: Тип волокна

0,22 - стандартное одномодовое G.652

0,22C - одномодовое с ненулевой смещенной дисперсией G.655

0,7(50) - многомодовое с диаметром сердцевины 50 мкм G.651

0,7(62,5) - многомодовое с диаметром сердцевины 62,5 мкм G.651



в: Количество оптических волокон в кабеле



г: Характеристики центрального силового элемента:

П - диэлектрический силовой элемент

Т - центральная модульная трубка (кроме кабеля ОКБс)

С - стальной трос



Материал ЦСЭ сердечника/материал несущего элемента (для кабелей ОКТ)

П/П Центральный силовой элемент сердечника кабеля – стеклопластик, несущий элемент -  стеклопластик;

П/С Центральный силовой элемент сердечника кабеля – стеклопластик, несущий элемент – стальной трос;

Т/П Конструкция сердечника выполнена в виде центральной трубы, несущий элемент – стеклопластик;

Т/С Конструкция сердечника выполнена в виде центральной трубы, несущий элемент – стальной трос;

С/П Центральный силовой элемент сердечника кабеля – стальной трос с полимерным покрытием, несущий элемент – стеклопластик;

С/С Центральный силовой элемент сердечника кабеля – стальной трос с полимерным покрытием, несущий элемент – стальной трос.



хх: Значение допустимой статической растягивающей нагрузки, кН



Примеры маркировки:



  • ОКЛнг-0,22-4П (3,5)
  • ОКЛнг-0,22-6П (3,5)
  • ОКЛнг-0,22-16П (2,7)
  • ОКЛнг-0,22-32П (2,7)
  • ОКЛнг-0,22-2П (2,7)
  • ОКЛ-0,22-2П (3,5)
  • ОКЛ-0,22-12П (2,7)
  • ОКЛ-0,22-32П (3,5)
