Кабель ДПО применяется для прокладки в кабельной канализации, лотках, блоках, трубах (включая метод пневмопрокладки), в тоннелях и коллекторах (при отсутствии угрозы повреждения грызунами).
Также кабель ДПО применяется для задувки в ЗПТ (защитные полиэтиленовые трубы).
Кабель ДПО-нг(А)-HF — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение при групповой прокладке, с низким дымовыделением, безгалогенного (Класс ПРГП1).
Кабель ДПО в сухом исполнении — межмодульный гидрофобный гель заменен сухими водоблокирующими материалами. Такой кабель легко монтировать.
Микро кабель ДПО в трубы - (многомодульный кабель с уменьшенными размерами)

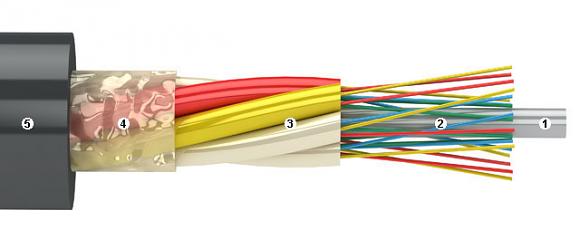

Описание конструкции ДПО небронированный
- Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень.
- Оптическое волокно.
- Оптический модуль в оболочке из ПБТ, заполненный гидрофобным гелем.
- Межмодульный гидрофобный гель.
- Оболочка из полимерного материала.
Микро кабель ДПО в трубы
(многомодульный кабель с уменьшенными размерами)
Преимущества
- Задувка в микротрубки позволяет экономить материалы и пространство, а также обеспечивает высокую плотность кабелей в ограниченных размерах кабельной канализации.
- Диэлектрический - не чувствителен к электромагнитным полям
- Уменьшенный вес и размер.
- Сухая конструкция - удобен в монтаже.

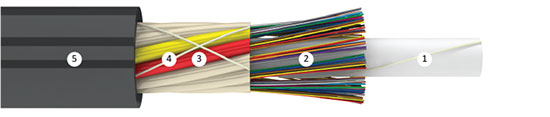

Описание конструкции ДПО микро
- Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень.
- Оптическое волокно.
- Оптический микромодуль из ПБТ, заполненный гидрофобным гелем.
- Водоблокирующие нити.
- Оболочка из полимерного материал
Параметры эксплуатации
Рабочая температура |
-50°С…+50°С |
Температура монтажа * |
-30°С…+50°С |
Температура транспортировки и хранения |
-50°С…+50°С |
Минимальный радиус изгиба |
не менее 20 диаметров кабеля |
Срок службы |
25 лет |
Минимальный радиус изгиба оптического волокна |
не менее 3 мм (в течение 10 мин) |
*- По желанию Клиента диапазон рабочих температур может быть увеличен
Основные технические параметры ДПО
Кол-во ОВ в кабеле |
Диаметр кабеля, мм |
Вес кабеля, кг/км |
Механические характеристики |
Радиус изгиба, мм |
|
Растягивающая нагрузка, кН |
Раздавливающая нагрузка, кН/см |
||||
до 24 |
9,4 |
68,2 |
1,5 |
0,3 |
141 |
до 48 |
9,9 |
74,6 |
148 |
||
до 72 |
10,2 |
78,2 |
153 |
||
до 96 |
10,8 |
86,8 |
162 |
||
до 144 |
13,0 |
122 |
195 |
||
до 24 |
10,8 |
89,6 |
2,7 |
0,3 |
216 |
до 48 |
11,0 |
92,0 |
220 |
||
до 72 |
11,2 |
94,3 |
224 |
||
до 96 |
11,4 |
96,8 |
228 |
||
до 144 |
13,8 |
139,3 |
276 |
Основные технические параметры микро кабеля ДПО
Кол-во ОВ в кабеле |
Диаметр кабеля,мм |
Вес кабеля, кг/км |
Растягивающая нагрузка, кН |
Раздавливающая нагрузка, кН/см |
Радиус изгиба, мм |
до 72 |
6 |
24,4 |
1,5 |
0,1 |
90 |
до 96 |
7 |
36,4 |
105 |
||
до 144 |
9 |
42,2 |
135 |
Информация для заказа
Примеры маркировки:
- ДПО-П-24А-1,5кН
- ДПО-П-16А-1,5кН
- ДПО-П-08А-1,5кН
- ДПО-П-16У-2,7кН
- ДПО-П-24У-2,7кН
- ДПО-П-48У-2,7кН
- ДПО-П-08У-2,7кН
- ДПО-Н-08А-1,5кН
- ДПО-Н-16А-1,5кН
- ДПО-нг(А)-HF-04У-1,5кН
- ДПО-нг(А)-HF-06У-1,5кН
- ДПО-нг(А)-HF-64А-2,7кН
- ДПО-нг(А)-HF-24А-2,7кН
- ДПО-нг(А)-HF-16А-2,7кН
- ДПО-нг(А)-HF-32А-2,7кН
