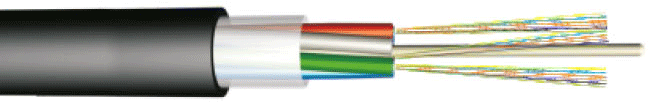

ОКГ, ОКГнг Кабель

ОКГ, ОКГнг Кабель
37.50 ₽

Кабель марки ОКГ применяется для прокладки в защитных пластмассовых трубах. Кабель марки ОКГ в негорючем исполнении применяется для прокладки внутри зданий по стенам, в вертикальных и горизонтальных кабелепроводах и кабельростах при повышенных требованиях по пожарной безопасности.



Описание конструкции

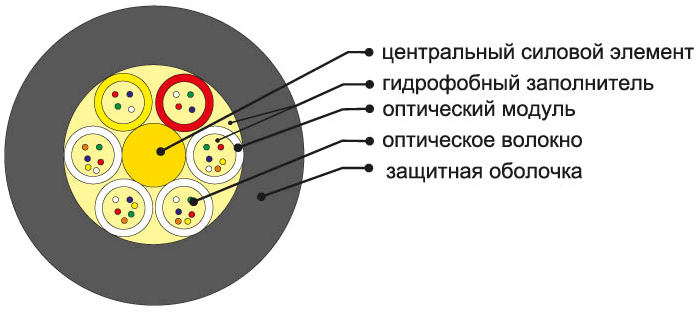

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.



Цветовая идентификация модулей

  • Желтый модуль – основной.
  • Красный модуль – направляющий.
  • Натуральные – согласно счету от красного.
  • По согласованию с заказчиком цветовая расцветка может быть изменена.
  • Кордельные заполнители черного цвета выполняются из полиэтилена.

Краткие сведения о конструкции

Количество ОВ

2-24

26-48

50-72

74-96

98-144

Количество элементов

6

6

6

8

6

Количество волокон в модуле

до 4

до 8

до 12

до 12

до 24

Диаметр кабеля, мм

8,5

9,5

11,0

12,3

13,4

Вес кабеля с полиэтиленовой оболочкой, кг/ км

от 55

от 58

от 97

от 121

от 140

Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км

от 75

от 96

от 127

от 156

от 178



Эксплуатационные требования

Рабочая температура

-40°С… +60°С

Температура монтажа

-10°С…+50°С

Температура транспортировки и хранения

-50°С…+50°С

Минимальный радиус изгиба кабеля

не менее 20 диаметров кабеля

Срок службы

25 лет

Срок гарантийной эксплуатации

2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки.

Растягивающее усилие
(ГОСТ Р МЭК 749- 1- 93 Е метод 1)

от 1,0 кН до 3,5 кН

Раздавливающее усилие
(ГОСТ  Р МЭК 794-1-93 метод Е 3)

не менее 0,3 кН/см



Размеры и вес деревянных барабанов

Тип барабана

А

Диаметр щеки (мм)

В-D

Толщина щеки (мм)

C

Диаметр шейки (мм)

D

Длина шейки (мм)

B

Габаритная ширина (мм)

Вес барабана (кг)

10

1000

50

545

500

646

80

12

1220

50

650

500

650

110

12а

1220

50

650

710

864

130

14

1400

58

750

710

875

155

16а

1600

58

800

800

970

295

18 У

1800

80

1120

900

1120

520

18а У

1800

80

900

900

1120

520

20 У

2000

90

1220

1000

1250

805



Информация для заказа

ОКГ-а-б-в-г(хх)

а: Особенности наружной оболочки

НГ - с оболочкой не распространяющей горения

А - с алюмополиэтиленовым защитным слоем

 - без промежуточной оболочки

ПТ – с оболочкой из трекингостойкого полиэтилена (для кабелей марки ОКК)



б: Тип волокна

0,22 - стандартное одномодовое G.652

0,22C - одномодовое с ненулевой смещенной дисперсией G.655

0,7(50) - многомодовое с диаметром сердцевины 50 мкм G.651

0,7(62,5) - многомодовое с диаметром сердцевины 62,5 мкм G.651



в: Количество оптических волокон в кабеле



г: Характеристики центрального силового элемента:

П - диэлектрический силовой элемент

Т - центральная модульная трубка (кроме кабеля ОКБс)

С - стальной трос



Материал ЦСЭ сердечника/материал несущего элемента (для кабелей ОКТ)

П/П Центральный силовой элемент сердечника кабеля – стеклопластик, несущий элемент -  стеклопластик;

П/С Центральный силовой элемент сердечника кабеля – стеклопластик, несущий элемент – стальной трос;

Т/П Конструкция сердечника выполнена в виде центральной трубы, несущий элемент – стеклопластик;

Т/С Конструкция сердечника выполнена в виде центральной трубы, несущий элемент – стальной трос;

С/П Центральный силовой элемент сердечника кабеля – стальной трос с полимерным покрытием, несущий элемент – стеклопластик;

С/С Центральный силовой элемент сердечника кабеля – стальной трос с полимерным покрытием, несущий элемент – стальной трос.



хх: Значение допустимой статической растягивающей нагрузки, кН





Примеры маркировки:

ОКГнг-0,22-4

ОКГнг- 0,22-8

ОКГ-0,22-2П

ОКГ-0,22-4П

ОКГ-0,22-6П

ОКГ-0,22-8П

ОКГ-0,22-10П

ОКГ-0,22-12П

ОКГ-0,22-14П

ОКГ-0.7(62,5)-4П

ОКГ-0.7(62,5)-6П

ОКГ-0.22-16П

ОКГ-0.22-24П

ОКГ-0.22-32П

ОКГ-0.22-48П

ОКГ-0.22-64П

ОКГ-0.22-96П

ОКГ-0.7(62,5)-2П

ОКГ-0.7(62,5)-4П

ОКГ-0.7(62,5)-6П

ОКГ-0.7(62,5)-8П

ОКГ-0.7(62,5)-16П

ОКГ-0.7(62,5)-24П

ОКГ-0.7(62,5)-32П

ОКГ-0.7(62,5)-48П
